合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 一文讀懂什么是超微量天平
> 鈦基量子點(diǎn)納米復(fù)合高性能解水鎖劑制備及表面張力測(cè)定
> 賈敏效應(yīng)機(jī)理、影響因素及其在低滲透油藏開發(fā)中的危害（一）
> 低張力氮?dú)馀菽w系的研制試驗(yàn)油井組概況
> 表面張力儀測(cè)試添加消泡劑后起泡液、水性丙烯酸膠黏劑的變化（二）
> 多頻超聲波技術(shù)&人工神經(jīng)網(wǎng)絡(luò)構(gòu)建變壓器油界面張力預(yù)測(cè)模型（二）
> 新型助排劑配方組分、對(duì)表/界面性能的影響及助排效果（一）
> 桐油基衍生物鈉鹽的表面張力、CMC值測(cè)定、乳液穩(wěn)定性、固化膜性能測(cè)試（三）
> 不同種類與濃度的無機(jī)鹽氯化物對(duì)麥胚脂肪酶油-水界面特性的影響（一）
> 微通道流動(dòng)沸騰中表面張力的關(guān)鍵作用機(jī)制研究（三）
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（一）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
Gemini表面活性劑的結(jié)構(gòu)、表面張力測(cè)定綜合實(shí)驗(yàn)
來源：大學(xué)化學(xué) 瀏覽 1572 次 發(fā)布時(shí)間:2024-09-23
摘要介紹一個(gè)油田化學(xué)專業(yè)綜合實(shí)驗(yàn)，通過該實(shí)驗(yàn)可了解Gemini表面活性劑的發(fā)展現(xiàn)狀，掌握陽離子型Gemini表面活性劑BQAS的合成及純化方法，了解結(jié)構(gòu)表征的原理。
1991年，Menger等人[1]合成了以剛性基團(tuán)連接離子頭基的雙烷烴鏈表面活性劑，并命名為Gemini表面活性劑，其結(jié)構(gòu)如圖1所示。Gemini表面活性劑通過聯(lián)接基團(tuán)將兩個(gè)單鏈表面活性劑連接起來，減弱了離子頭基間的靜電斥力，增強(qiáng)了碳?xì)滏滈g的疏水結(jié)合力，使表面活性劑分子在溶液表面排列得更緊密，具有更高的表面活性。Gemini表面活性劑在生命科學(xué)、材料科學(xué)、環(huán)境科學(xué)、紡織、金屬防腐、3次采油等領(lǐng)域有廣闊的應(yīng)用前景。本文根據(jù)油田化學(xué)專業(yè)的特點(diǎn)設(shè)計(jì)了陽離子型Gemini表面活性劑的合成、表征及性能測(cè)定的綜合實(shí)驗(yàn)。
1實(shí)驗(yàn)?zāi)康?/strong>
了解Gemini表面活性劑的發(fā)展現(xiàn)狀；于掌握陽離子型Gemini表面活性劑BQAS的合成及純化方法；了解結(jié)構(gòu)表征的原理和方法；掌握表面性能和緩蝕性能的評(píng)價(jià)方法。
2實(shí)驗(yàn)原理
目前，季銨鹽型Gemini表面活性劑的合成方法主要有以下幾種:
用基團(tuán)連接兩個(gè)單長(zhǎng)鏈烷烴二甲基叔胺分子；
于在已有的N，N，N憶，N憶-四甲基烷基二胺中引入疏水基；
以含有環(huán)氧基團(tuán)的長(zhǎng)鏈烷基化合物與叔胺發(fā)生季銨化反應(yīng)，制得雙烷基雙親水基陽離子型表面活性劑；
特殊結(jié)構(gòu)陽離子型Gemini表面活性劑的合成:聯(lián)接基團(tuán)結(jié)構(gòu)特殊、疏水基團(tuán)特殊、非對(duì)稱陽離子型Gemini表面活性劑、多烷基多季銨鹽型Gemini表面活性劑的合成。
本實(shí)驗(yàn)采用第一種方法，以N，N-二甲基十二烷基叔胺和1，4-二溴丁烷反應(yīng)，制備雙季銨鹽型Gemini表面活性劑BQAS。
表面張力的測(cè)定方法通常有:鉑金板法、鉑金環(huán)法、滴體積法、最大氣泡壓力法等。本實(shí)驗(yàn)采用鉑金板法測(cè)定表面活性劑水溶液的表面張力。
測(cè)定中，當(dāng)鉑金板浸入被測(cè)液體后，鉑金板周圍就會(huì)受到表面張力的作用，液體的表面張力會(huì)將鉑金板盡量地往下拉。當(dāng)液體表面張力及其他相關(guān)的力與平衡力達(dá)到均衡時(shí)，鉑金板就會(huì)停止向液體內(nèi)部浸入，這時(shí)候，儀器的平衡感應(yīng)器就會(huì)測(cè)量浸入深度，并將其轉(zhuǎn)換為液體的表面張力值。
F(平衡力)=mg(鉑金板的重力)+L酌cos茲(表面張力總和)-Sh籽g(鉑金板受到的浮力)式中m為鉑金板的質(zhì)量，g為重力加速度，L為鉑金板的周長(zhǎng)，酌為液體的表面張力，茲為液體與鉑金板之間的接觸角，S為鉑金板橫切面面積，h為鉑金板浸入的深度，籽為液體密度。

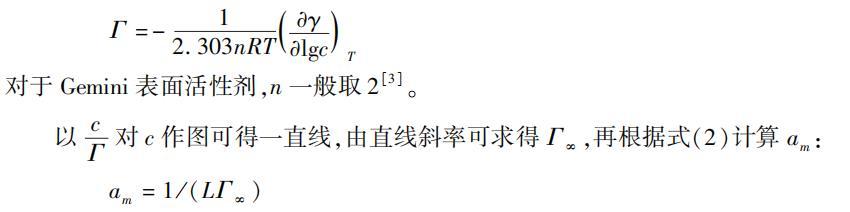

根據(jù)Gibbs吸附等溫式及表面活性劑的酌-lgc曲線，可求得吸附量祝:
式中L為阿伏伽德羅常數(shù)。
酸化是油氣田增產(chǎn)增注的重要措施之一，在石油工業(yè)中得到了廣泛的應(yīng)用。酸化使用的酸液注入地層的過程會(huì)嚴(yán)重腐蝕地面管道及井筒管壁，而且Fe3+會(huì)對(duì)地層產(chǎn)生永久損害，所以酸液中必須加入緩蝕劑。本實(shí)驗(yàn)參照《酸化用緩蝕劑性能試驗(yàn)方法及評(píng)價(jià)指標(biāo)》，采用靜態(tài)掛片法，對(duì)已提純的合成產(chǎn)物BQAS進(jìn)行緩蝕性能研究。掛片法是在實(shí)驗(yàn)室給定條件下，通過用試片的質(zhì)量損失計(jì)算出腐蝕速率和緩蝕率，來研究緩蝕劑緩蝕性能的方法。

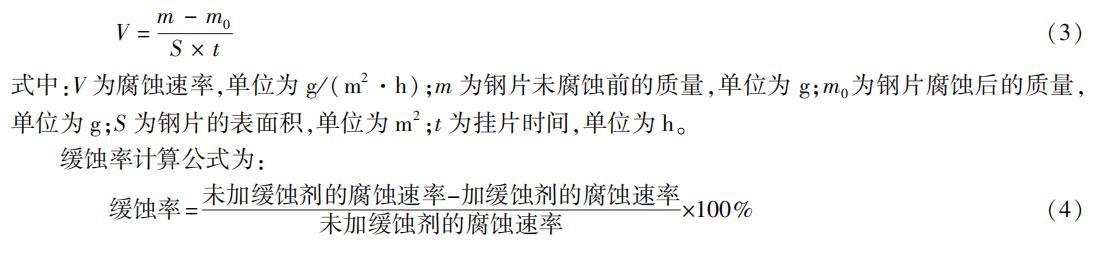

腐蝕速率計(jì)算公式為:
3儀器與試劑
儀器:NEXUS470傅立葉紅外光譜儀，Bruker AVANCE III核磁共振儀，R-1002旋轉(zhuǎn)蒸發(fā)儀，WRS-1B數(shù)字熔點(diǎn)儀，DZ-2BC真空干燥箱，JJ-1電動(dòng)攪拌器，恒溫水浴鍋，JK99B自動(dòng)張力儀，BS-210S電子天平，干燥器，N80鋼片(長(zhǎng)伊寬伊高=40mm伊13mm伊2mm)，醫(yī)用紗布，毛刷，醫(yī)用金屬鑷子，脫脂棉，綢子，鐵砂紙，250mL三口燒瓶1只，回流冷凝管等。
試劑:N，N-二甲基十二烷基叔胺(AR)，1，4-二溴丁烷(AR)，乙腈(AR)，乙酸乙酯(AR)，無水乙醇，石油醚(AR)，丙酮(AR)，鹽酸(AR)等。
4實(shí)驗(yàn)步驟
4.1雙季銨鹽BQAS的合成及純化步驟
按物質(zhì)的量比2.15:1取一定量的N，N-二甲基十二烷基胺和二溴丁烷，溶于一定量的乙腈溶劑，置于干燥的三口燒瓶中，升溫至回流溫度反應(yīng)24h，減壓蒸除溶劑。以混合溶劑(V(無水乙醇):V(乙酸乙酯)=1:5)重結(jié)晶2~3次，將所得白色固體在60益真空干燥，稱重后計(jì)算產(chǎn)率。
4.2雙季銨鹽BQAS的結(jié)構(gòu)表征
用WRS-1B數(shù)字熔點(diǎn)儀測(cè)定所得產(chǎn)物熔點(diǎn)；用NEXUS470傅立葉紅外光譜儀(KBr壓片)、BrukerAVANCE III核磁共振儀對(duì)所得產(chǎn)物進(jìn)行結(jié)構(gòu)表征。
4.3溶液表面張力的測(cè)定
配置一系列不同濃度(10-5~10-2mol/L)的BQAS溶液，25益恒溫下用鉑金環(huán)法測(cè)定上述溶液的表面張力，繪制酌-lgc圖；按轉(zhuǎn)折點(diǎn)兩側(cè)直線部分外延，相交點(diǎn)的數(shù)據(jù)得到臨界膠束濃度(cmc)和臨界膠束濃度下的表面張力酌cmc。
4.4緩蝕性能評(píng)價(jià)
4.4.1鋼片預(yù)處理步驟
脫脂:將鋼片放入裝有石油醚的瓷瓶中，用尖端纏有脫脂棉的鑷子擦洗兩遍，脫脂除污。于脫油:將經(jīng)上述步驟處理的鋼片用丙酮浸泡5min脫油。脫水:經(jīng)上述步驟處理的鋼片用無水乙醇浸泡5~10min脫水。干燥:取出鋼片，用清潔的綢子擦拭，用冷風(fēng)吹干。將已擦拭吹干的鋼片依次用定性濾紙包裝，置于干燥器中干燥10h以上，然后用分析天平稱重，精確至0.1mg。經(jīng)處理后的鋼片，不可用手直接接觸或受機(jī)械損傷及污染。
4.4.2實(shí)驗(yàn)步驟
配置不同BQAS濃度(0~250mg/L)的6%鹽酸溶液各200mL。在溶液中掛入處理過的鋼片，密封，并放入60益水浴鍋中。掛片4h后，從酸液中取出鋼片，立即用清水沖洗，去除酸液和疏松的腐蝕產(chǎn)物。
用毛刷和紗布擦拭鋼片表面的腐蝕產(chǎn)物，然后用自來水沖洗干凈，用醫(yī)用紗布擦干。將鋼片依次放入石油醚、丙酮、無水乙醇中各浸泡5min，取出鋼片用綢子擦拭，然后用冷風(fēng)吹干，放入干燥器中干燥4h以上。在分析天平上準(zhǔn)確稱重(精確至0.1mg)并記錄。

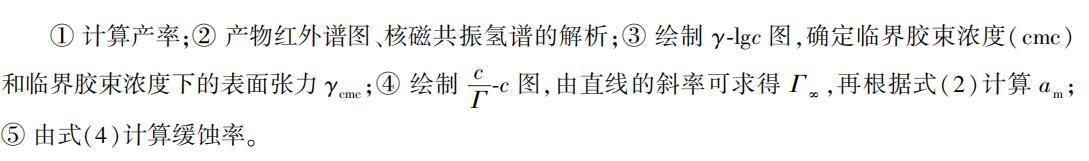

5數(shù)據(jù)處理
