靜態(tài)表面張力是用來測定表面活性劑靜態(tài)吸附性能的重要參考指標。我們都知道表面活性劑通過在界面的吸附來改變界面性能。以農藥為例，如果農藥中的表面活性劑不能使其有效的持留在靶標植物的表面，就會影響農藥對蟲害防治效果，導致增加用藥量，而增加用藥量的直接后果之一就導致農殘量的增加，此外還會對農產品產地產生一定的環(huán)境污染。通過檢測表面活性劑的靜態(tài)表面張力，我們可以更好的了解和使用表面活性劑及其混合物 , 從而對它們的靜態(tài)吸附性能研究，然后將比平衡狀態(tài)下的吸附性能，更可以與表面活性劑的實際應用聯(lián)系起來。

現(xiàn)階段表面活性劑靜態(tài)表面張力檢測方法標準為GB/T 22237-2008《表面活性劑 表面張力的測定》。GB/T 22237-2008主要是依據國際標準ISO 304-1985《表面活性劑—用拉起液膜法測定表面張力》而制定的。該標準只是介紹了圓環(huán)拉起液膜法一種方法。由于GB/T 22237屬于十多年前的老標準了，而技術的不斷發(fā)展，也讓我們在檢測表面張力時，有了更多選擇，類似滴重法、最大氣泡壓力法和懸滴法等更多新方法被研究出來，所以，今天拜恩小編就帶大家來研究一下這幾種表面活性劑靜態(tài)表面張力檢測方法。

拉起液膜法

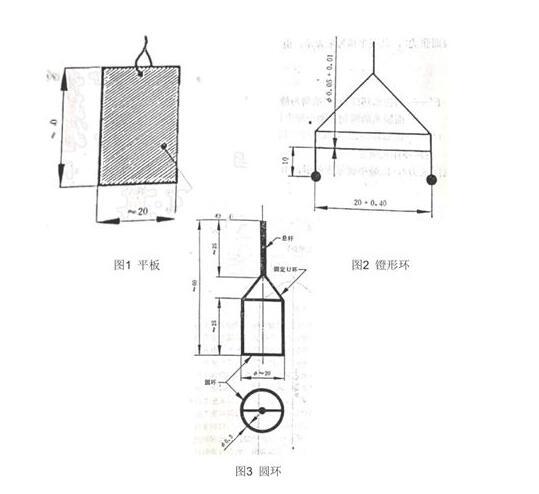

拉起液膜法是最常用的表面活性劑靜態(tài)表面張力檢測方法，它主要是利用鐙形環(huán)或圓環(huán)與測量杯中的待測液體的表面相接處，來測量垂直施加于環(huán)為使環(huán)與此液面分離所必須的最大力；或者利用平板的一個邊緣與液體表面接觸，來測量垂直施加于平板為拉起已形成的液膜所需的最大力。拉起液膜法使用的設備主要為張力計，然后測量單元主要有長方形薄鉑板、鉑--銥絲鐙形環(huán)、鉑-銥絲圓環(huán)、測量杯等。試驗大致步驟就是先配置試樣測定溶液，然后清洗測量儀器，之后校準張力計，最后測定就可以了。這里要注意的是：測定表面張力的精密度會有很大變化，而精密度主要取決于待測液體的性質和液體對鉑的潤濕力。在能完全潤濕鉑的物理純的液體的情況下，精密度為0.1 mN/m。

滴重法

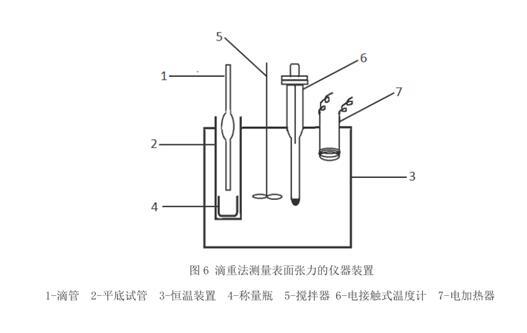

滴重法是利用液滴重量與支持它的表面張力的力相平衡進行測定的試驗。主要也是因為表面張力與液滴重量、滴管半徑、液體密度及重力加速度相關。滴重法要使用到的儀器主要玻璃滴管、恒溫裝置、平底試管、稱量瓶、攪拌器、電接觸式溫度計、電加熱器等。試驗步驟也是先配置測定溶液，清洗測量儀器，然后安裝好實驗裝置，啟動攪拌器，調節(jié)接觸溫度計，至所需溫度，使水恒溫半小時，要求普通溫度計的誤差不超過±0.5 ℃。恒溫足夠時間以消除平底試管內與水溫的差，一般溫差小于 1 ℃。用分析天平稱得潔凈干燥的稱量瓶空瓶重。放入浸入恒溫裝置的平底試管內。將橡皮管套于移液管的未加工端，用吸球將待測液吸入移液管內，用夾子夾住橡皮管不使待測液滴下然后將移液管垂直懸掛入恒溫裝置內的試管中，但不可與稱量瓶接觸。恒溫半小時后，慢慢旋開夾子，讓液體自然滴下，調節(jié)水滴的下落速度至每滴 100-120 s。至20 滴時擰緊夾子，取出移液管。將稱量瓶稱重，減去空的稱量瓶重量，求得每液滴的重量。在同一溫度下重復兩次。對于表面張力能隨時間迅速變化的或者界面能夠迅速相互飽和的界面，測定精度為±0.1%。

最大壓力氣泡法

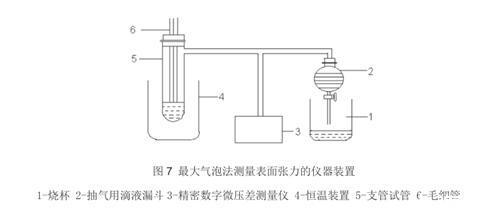

最大壓力氣泡法的原理是將毛細管端浸入液中，通過增加內壓便產生氣泡，然后從管端成長的氣泡的最大泡壓可求出液體的表面張力。 最大壓力氣泡法使用的儀器主要為燒杯、抽氣用滴液漏斗、精密數字微壓差測量儀、恒溫裝置 、支管試管、毛細管等。檢測步驟當然也先制樣，然后清洗儀器，之后檢驗儀器，調節(jié)毛細管或液面高度，使毛細管口與水面相切。打開活塞抽氣，調節(jié)抽氣速度，使氣泡由毛細管尖端成單泡出，且每個氣泡形成的時間約為 6s-10s。在形成氣泡的過程中，液面半徑經歷：大→小→大，同時壓力差計指示值的絕對值經歷：小→大→小的過程，記錄下絕對值最大的壓力差三次，取其平均值。最大壓力氣泡法每次測量前應注意：一定要用待測溶液清洗支管試管和毛細管，并振蕩洗滌。

懸滴法

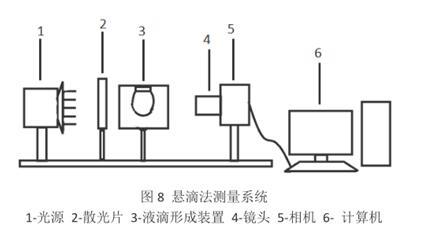

懸滴法的原理是利用液滴靜止懸掛在毛細管的管口處時，液滴的外形主要取決于重力和表面張力的平衡。通過測定懸掛著的液滴的外形參數，可推算出液體表面張力。懸滴法的測量試驗系統(tǒng)主要由光源、散光片、液滴形成裝置、鏡頭、相機、計算機等組成。測試步驟也很簡單，不需要清洗儀器，制樣完成后，接通電源，調節(jié)控溫器使溫度達到預設溫度點。將裝好試樣的石英比色皿和注射器置于恒溫室中，針頭必須保持垂直。一般液體恒溫時間為 30 min?？刂谱⑸浔眠M樣成滴，當液滴接近最大直徑時，按動快門，記錄液滴圖像，將攝影膠片印制成圖像。該檢測方法表面張力測定精度也是±0.1% 。此外要注意管尖的口徑不能過大以致生成大懸滴，溫度波動會產生對流和振動，使懸滴不穩(wěn)定。

以上幾種就是現(xiàn)階段主流檢測研究表面活性劑靜態(tài)表面張力的方法。影響表面活性劑表面張力的因素有很多，靜態(tài)表面張力雖然是表面活性的重要度量指標，但是并不是唯一指標，比如動態(tài)表面張力、界面張力、臨界膠束濃度、分散力等等也是關鍵影響因素。當然回到靜態(tài)表面張力的檢測方法，我們需要根據表面活性劑的性質，有針對性選擇方法，才能測得我們想要的數據。
