與FPHMS曲線相比，圖1中FSS曲線在3445（w，vO-H）cm-1處的弱峰包為分子中O-H特征伸縮振動(dòng)峰；而在2965——2873（m,vC-H,CH3、CH2）、1456（w,δC-H,CH3、CH2）cm-1處峰變寬增強(qiáng)，此乃由引入到FPHMS上的聚醚分子中所含的大量亞甲基引起；而1367 cm-1、1210 cm-1（m,vC-F,CF3）C-F伸縮振動(dòng)峰減弱；1262 cm-1[m,δC-H,Si（CH3）2]、840[w,vSi-C,Si（CH3）3,Si（CH3）2]和800 cm-1[m,vSi-C,Si（CH3）2]處（CH3）3SiO-、~Si（CH3）2O-的特征吸收帶峰減弱，歸因于聚醚基被引入FPHMS中后導(dǎo)致~C2H4CF3、（CH3）3SiO-、~Si（CH3）2O-在整個(gè)分子中所占的比例減小之故。另外，1100 cm-1——1150 cm-1處聚醚基中的C-O-C伸縮振動(dòng)吸收峰，它與聚硅氧烷在1027 cm-1——1068 cm-1特有的Si-O-Si伸縮振動(dòng)吸收峰部分重疊，引起Si-O-Si峰形發(fā)生變化；1456 cm-1、1350 cm-1和953 cm-1三處為聚醚鏈節(jié)~[C2H4O]n-、~[C3H6O]n-的特征吸收峰；更主要的是Si-H在2160 cm-1和910 cm-1處振動(dòng)吸收峰完全消失，而烯丙基聚醚中CH2=CH-在1640——1645 cm-1處伸縮振動(dòng)吸收峰沒(méi)有出現(xiàn)，均可說(shuō)明FPHMS和烯丙基聚醚之間的硅氫加成反應(yīng)確實(shí)發(fā)生。證明烯丙基聚醚接枝到FPHMS分子鏈上，檢測(cè)表明合成達(dá)到預(yù)期的目標(biāo)物FSS.

2.2 FSS的界面性能

FSS的質(zhì)量濃度（ρ）對(duì)其在水中的表面張力（γ）的影響如圖2所示。

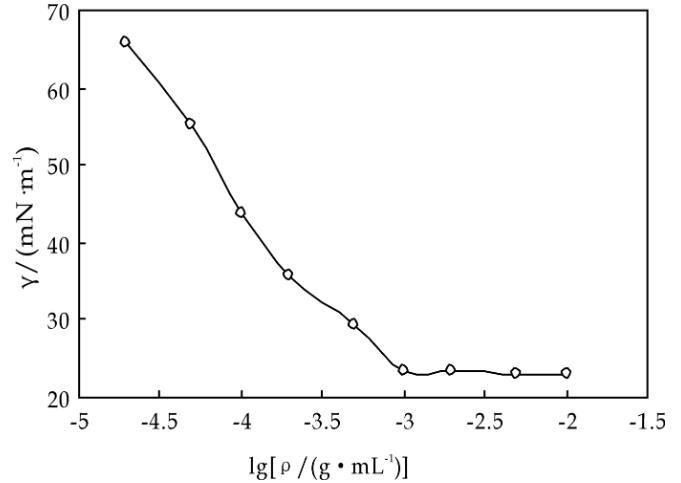

圖2 FSS的質(zhì)量濃度與其水溶液表面張力的關(guān)系

由圖2可看出，曲線轉(zhuǎn)折點(diǎn)對(duì)應(yīng)FSS的lgρ=-3.0，即ρ=1×10-3g·mL-1或1.0 g·L-1，故其臨界膠束濃度（cmc）為1.0 g·L-1，此時(shí)表面張力（γcmc）為23.5 mN·m-1.由此可見(jiàn)，合成的FSS能使水的表面張力由約72 mN·m-1降至23.5 mN·m-1，說(shuō)明該表面活性劑表面活性優(yōu)良。

2.3 FSS的泡沫性能

發(fā)泡力和穩(wěn)泡性是描述表面活性劑溶液泡沫性能的重要指標(biāo)，采用振蕩法測(cè)定FSS的泡沫性能，并與SDS、CTAB進(jìn)行比較，結(jié)果見(jiàn)表1.

由表1可見(jiàn)，與陰離子表面活性劑SDS、陽(yáng)離子表面活性劑CTAB相比，合成的氟硅表面活性劑FSS，無(wú)論在發(fā)泡力還是穩(wěn)泡性方面，都有明顯不同。FSS的泡沫性能較弱，特別是泡沫產(chǎn)生后易消失，屬低泡性表面活性劑，有利于在溢流噴射等紡織工序及要求泡沫性能不高的場(chǎng)合中應(yīng)用。

表1 FSS與SDS、CTAB的發(fā)泡力和穩(wěn)泡性比較

2.4 FSS的増溶力和乳化力

增溶力和乳化力也是表面活性劑的重要性能指標(biāo)，表2列出了FSS的乳化力和增溶力測(cè)試結(jié)果，并與SDS、CTAB的性能進(jìn)行對(duì)比。

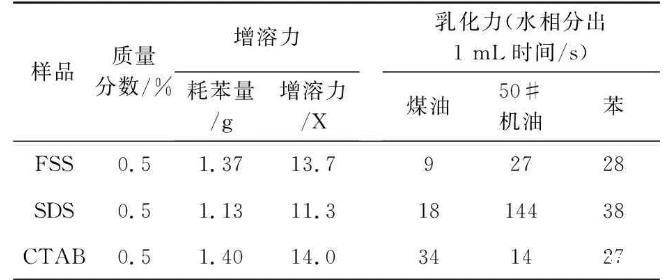

表2 FSS的乳化力和增溶力

由表2可看出，F(xiàn)SS對(duì)苯的增溶力為13.7，比十二烷基硫酸鈉（SDS）對(duì)苯的增容力11.3要稍好些，與十六烷基三甲基溴化銨（CTAB）的增溶力14.0相當(dāng)。對(duì)煤油的乳化力，CTAB最好，SDS次之，F(xiàn)SS最低。但對(duì)50#機(jī)油的乳化力，SDS很好，F(xiàn)SS次之，CTAB的要差些。而對(duì)苯的乳化力，SDS要稍好些，F(xiàn)SS與CTAB的相仿。說(shuō)明乳化煤油時(shí)，F(xiàn)SS不如SDS和CTAB，而乳化50#機(jī)油時(shí)，F(xiàn)SS比CTAB的要好，但大不如SDS的；乳化苯時(shí)，F(xiàn)SS比SDS的稍差，與CTAB的相仿。

2.5 FSS在硬水中的穩(wěn)定性

參照GB 7381-87所述方法，對(duì)合成得到的氟硅表面活性劑FSS在硬水中的穩(wěn)定性進(jìn)行了測(cè)定，結(jié)果如表3.

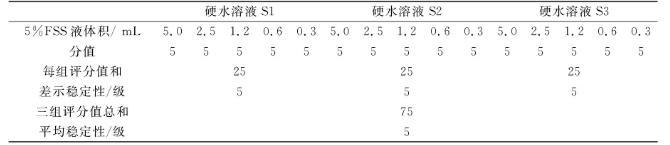

表3硬水中穩(wěn)定性測(cè)定數(shù)據(jù)

由表3知，F(xiàn)SS在硬水中的評(píng)分總和為75，可得出氟硅表面活性劑FSS的平均穩(wěn)定性為5級(jí)，另外，F(xiàn)SS在硬水中的每組評(píng)分值和均為25，從差示穩(wěn)定性評(píng)分標(biāo)準(zhǔn)可知，F(xiàn)SS的差示穩(wěn)定性也為5級(jí)。綜合評(píng)定分析表明：FSS在硬水中的穩(wěn)定性很好。

3結(jié)論

（1）1,3,5-三甲基~1,3,5-三（3′，3′，3′~三氟丙基）環(huán)三硅氧烷（D3F）、八甲基環(huán)四硅氧烷（D4）、四甲基環(huán)四硅氧烷（D4H）、六甲基二硅氧烷（MM）、烯丙基聚氧乙烯聚氧丙烯醚（F6）經(jīng)酸催化開(kāi)環(huán)聚合反應(yīng)、硅氫加成反應(yīng)合成出了一種新型氟硅表面活性劑（FSS）。用紅外光譜（IR）確證合成的產(chǎn)物為預(yù)期的FSS.

（2）FSS水溶液的臨界膠束濃度（cmc）為1.0 g·L-1，cmc處的表面張力（γcmc）為23.5 mN·m-1.與陰離子表面活性劑SDS和陽(yáng)離子表面活性劑CTAB相比，F(xiàn)SS的泡沫性能較弱，泡沫產(chǎn)生后較易消失。

（3）質(zhì)量分?jǐn)?shù)為0.5%的FSS水溶液對(duì)苯的増溶力為13.7，對(duì)煤油、50#機(jī)油和苯的乳化力分別是9 s、27 s和28 s，F(xiàn)SS在硬水中的穩(wěn)定性很好達(dá)5級(jí)。
