合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> ?氧化石墨烯基復(fù)合膜材料的制備方法、應(yīng)用開(kāi)發(fā)及前景
> 電弧增材制造過(guò)程中熔池的形成與演變受哪些因素影響？
> 雙內(nèi)凹結(jié)構(gòu)表面可實(shí)現(xiàn)對(duì)低表面張力液體的穩(wěn)固超排斥
> 中心對(duì)稱(chēng)分子稀土夾心雙酞菁銩LB膜制備及二次諧波產(chǎn)生機(jī)制
> 桐油基衍生物鈉鹽的表面張力、CMC值測(cè)定、乳液穩(wěn)定性、固化膜性能測(cè)試（二）
> 巖液作用后海陸過(guò)渡相頁(yè)巖表面張力變化研究
> 棕櫚酸酯淀粉糊液理化性質(zhì)及替代洗衣粉配方中的LAS去污系數(shù)研究（三）
> 基于界面張力消失法計(jì)算CO2-原油最小混相壓力
> 豬肉、雞肉和魚(yú)肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究（三）
> 不同溫度下可溶解聚乙二醇低共熔溶劑的密度、電導(dǎo)率、表面張力等性質(zhì)（一）
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（一）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
礦漿表面張力對(duì)黃鐵礦與磁黃鐵礦浮選回收率的影響（二）
來(lái)源：礦業(yè)工程 瀏覽 882 次 發(fā)布時(shí)間:2025-08-06
1.4試驗(yàn)藥劑
試驗(yàn)過(guò)程中所采用的捕收劑包括丁基黃藥、丁銨黑藥及以異戊基黃藥為主要成分的MA-1，而起泡劑則選用了2號(hào)油、丁銨黑藥和進(jìn)口的HX-609。丁基黃藥和丁銨黑藥為分析純?cè)噭?，MA-1和HX-609則為選礦廠的工業(yè)原料。試驗(yàn)用水為去離子水。
1.5試驗(yàn)儀器及研究方法
表面張力的測(cè)定采用芬蘭Kibron公司生產(chǎn)的Delta-8型全自動(dòng)高通量表面張力儀，依據(jù)板法測(cè)試原理進(jìn)行。將特定濃度的溶液置于平底玻璃皿中，將鉑金板安裝于升降裝置上，啟動(dòng)測(cè)定程序進(jìn)行礦漿表面張力的測(cè)定。每組試驗(yàn)條件重復(fù)進(jìn)行 3 次測(cè)定，測(cè)定誤差控制在 0.05 mN/m 內(nèi)，最終取 3 次測(cè)定的平均值作為試驗(yàn)結(jié)果。
浮選試驗(yàn)采用單礦物掛槽浮選機(jī)，在室溫條件下進(jìn)行。試驗(yàn)過(guò)程中添加捕收劑和起泡劑進(jìn)行浮選操作，對(duì)泡沫產(chǎn)品和槽內(nèi)產(chǎn)品分別進(jìn)行過(guò)濾、烘干、稱(chēng)量，并據(jù)此計(jì)算回收率。
2試驗(yàn)結(jié)果與分析
2.1礦漿濃度對(duì)礦漿表面張力的影響
將粒度-0.074 mm的黃鐵礦與磁黃鐵礦配制成不同濃度的礦漿，考察礦漿濃度對(duì)礦漿表面張力的影響，試驗(yàn)結(jié)果見(jiàn)圖4。由圖4可知：礦漿濃度從10%增加至30%，黃鐵礦礦漿表面張力從71.15 mN/m降低至69.15 mN/m；礦漿濃度繼續(xù)增加，礦漿表面張力反而升高，直至69.63 mN/m。隨著礦漿濃度持續(xù)增加至30%，磁黃鐵礦礦漿表面張力從71.14 mN/m降低至70.72 mN/m；當(dāng)?shù)V漿濃度超過(guò)30%，礦漿表面張力有所增加，礦漿濃度增加至40%，礦漿表面張力達(dá)到70.90 mN/m。

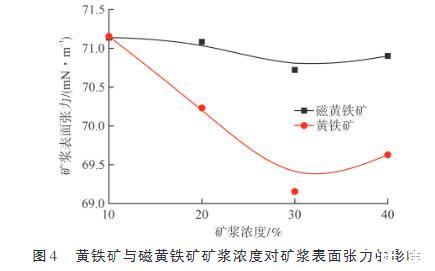

圖4黃鐵礦與磁黃鐵礦礦漿濃度對(duì)礦漿表面張力的影響
2.2粒度對(duì)礦漿表面張力的影響
粒度影響顆粒比表面積，也會(huì)直接影響礦漿中難免離子的濃度，可能間接影響礦漿表面張力。在礦漿濃度30%、pH=7、攪拌時(shí)間3 min條件下，考察粒度分別為+0.15 mm、-0.15～+0.074 mm、-0.074～+0.043 mm、-0.043～+0.02 mm的黃鐵礦與磁黃鐵礦礦漿表面張力，試驗(yàn)結(jié)果見(jiàn)圖5。

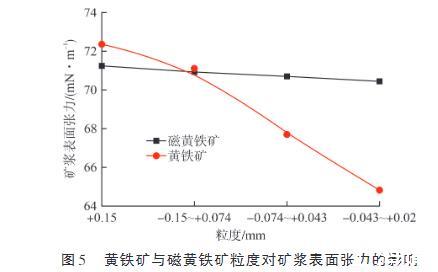

圖5黃鐵礦與磁黃鐵礦粒度對(duì)礦漿表面張力的影響
由圖5可知：粒度越細(xì)，礦漿表面張力越小。隨著粒度從+0.15 mm降低至-0.043～+0.02 mm，黃鐵礦礦漿表面張力下降較為明顯，從72.35 mN/m降低至64.83 mN/m；磁黃鐵礦礦漿表面張力下降幅度較小，礦漿表面張力從71.24 mN/m降低至70.46 mN/m。
2.3伴生礦物對(duì)礦漿表面張力的影響
對(duì)礦漿濃度為30%的黃銅礦、方鉛礦、滑石、閃鋅礦及石英的礦漿表面張力進(jìn)行了測(cè)定。在pH=7、粒度-0.074 mm占比80%的條件下，考察了黃鐵礦與磁黃鐵礦及伴生礦物質(zhì)量比為7∶3時(shí)，不同伴生礦物對(duì)礦漿表面張力的影響，結(jié)果見(jiàn)圖6。由圖6可知：不同礦物的礦漿表面張力存在差異，具體為石英72.17 mN/m、磁黃鐵礦70.72 mN/m、滑石69.31 mN/m、閃鋅礦68.88 mN/m、黃鐵礦65.89 mN/m、黃銅礦65.72 mN/m、方鉛礦59.14 mN/m。分析結(jié)果表明，方鉛礦的礦漿表面張力最低，而石英的礦漿表面張力與水的表面張力（72.80 mN/m）最為接近。

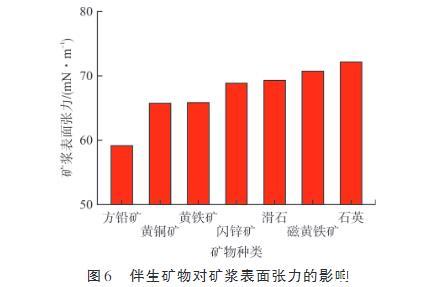

圖6伴生礦物對(duì)礦漿表面張力的影響
2.4浮選藥劑對(duì)礦漿表面張力的影響
2.4.1捕收劑種類(lèi)及用量
為研究捕收劑種類(lèi)及用量對(duì)礦漿表面張力的影響，將黃鐵礦與磁黃鐵礦配成30%濃度的礦漿，起泡劑2號(hào)油用量3×10-5 mol/L、粒度-0.074 mm占比80%、pH=7，改變捕收劑種類(lèi)及用量以測(cè)定礦漿表面張力，結(jié)果見(jiàn)如圖7。

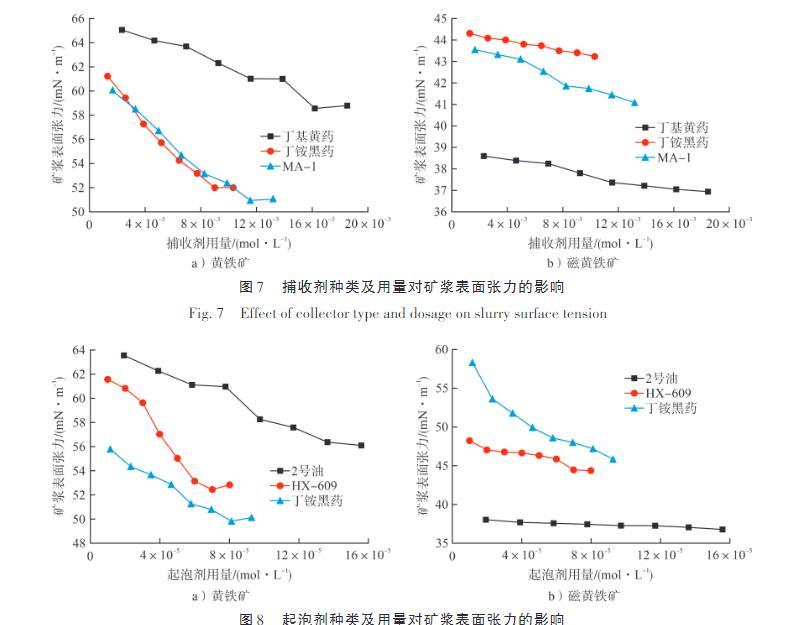

圖7捕收劑種類(lèi)及用量對(duì)礦漿表面張力的影響
由圖 7 可知：隨著捕收劑用量的增加，礦漿表面張力均呈先下降后緩慢趨于平穩(wěn)的趨勢(shì)。對(duì)于黃鐵礦礦漿表面張力的影響，丁基黃藥>MA-1>丁銨黑藥；但使用 MA-1 的礦漿表面張力僅略微高于丁銨黑藥。而對(duì)于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>MA-1>丁基黃藥，且三者差值較大。
