合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 大慶原油表面張力測試和黏度測試實驗
> 溶液針鐵礦法沉鐵方法，如何確定表面張力等參數(shù)值
> 不同濃度的過氧化氫模擬氧化對豬皮明膠乳化性能、界面張力、Zeta電位的影響（二）
> 一套低溫、高壓懸滴法表面張力實驗測量系統(tǒng)實踐效果（三）
> 3種不同類型噴霧助劑對氟啶蟲胺腈藥液表面張力及在蘋果葉片潤濕持留性能測定（一）
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤濕性的能力等機理研究（一）
> 礦井水質(zhì)硬度標(biāo)準(zhǔn)及與含鹽泡沫體系的界面張力的關(guān)聯(lián)性研究（二）
> 復(fù)合表面活性劑表面性質(zhì)和泡沫性能的研究
> 酚胺樹脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對油-水界面張力的影響——結(jié)果與討論、結(jié)論
> 超低界面張力復(fù)配表面活性劑用于渤海X油田水驅(qū)后的“挖潛提采”（三）
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（四）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（三）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（二）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（一）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應(yīng)用潛力（三）
來源：應(yīng)用化學(xué) 瀏覽 676 次 發(fā)布時間:2025-10-30
2.3 NH2-PEG-GO、PA在水-油界面吸附動力學(xué)性能
為了進(jìn)一步研究NH2-PEG-GO、PA在水-正辛烷界面的吸附行為，利用Ward?Tordai方程，對NH2-PEG-GO、PA分子到界面的擴散系數(shù)進(jìn)行分析，初始吸附階段（t→0）和接近平衡吸附階段（t→∞）動態(tài)界面張力可用公式（3）和（4）進(jìn)行計算。
式中，R為氣體常數(shù)（J/（mol·K）），T為溫度（K），cp是本體溶液中NH2-PEG-GO或PA的摩爾濃度（mol/L），γ0是沒有分子吸附時水-正辛烷界面張力（N/m）。γeq為穩(wěn)態(tài)下的界面張力（N/m）。Γeq是平衡時的界面吸附量（mol/m2），可以根據(jù)Gibbs吸附等溫線（公式（5））求得。D1、D2為吸附初期和吸附平衡時的擴散系數(shù)。然而在吸附早期，水-油兩相的密度差可能會產(chǎn)生自然對流，同時吸附初期的界面張力下降快，不易統(tǒng)計，導(dǎo)致使用公式（3）擬合得到的D1可能會產(chǎn)生錯誤。因此，本文中僅使用公式（4）對NH2-PEG-GO、PA進(jìn)行吸附動力學(xué)分析。
對NH2-PEG-GO進(jìn)行分析，根據(jù)公式（4）線性擬合γt→∞~t-1/2的關(guān)系，得到擴散系數(shù)D2（圖4A）。根據(jù)圖4B可知，D2比Einstein-Stokes方程預(yù)期值（3.06×10-12 m2/s）小2~3個數(shù)量級，這表明在接近平衡吸附階段，布朗運動不是調(diào)控界面吸附的主要原因。圖4中為了實現(xiàn)單位統(tǒng)一，使用質(zhì)量濃度ρ來表示NH2-PEG-GO的濃度變化，而公式（4）中D2的計算需要NH2-PEG-GO的摩爾濃度cp，cp根據(jù)關(guān)系式cp=ρ/m，求得，其中m是NH2-PEG-GO的相對分子質(zhì)量約為2×106（輔助材料圖S2）。

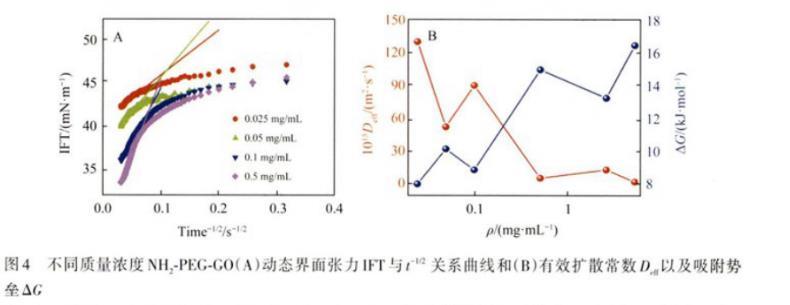

圖4不同質(zhì)量濃度NH2-PEG-GO（A）動態(tài)界面張力IFT與t-1/2關(guān)系曲線和（B）有效擴散常數(shù)Deff以及吸附勢壘ΔG
為了定量分析吸附能壘，將計算的擴散常數(shù)D2視為有效擴散常數(shù)Deff，通過Arrhenius關(guān)系式（公式（6））計算：
Deff=De－ΔG/RT（6）
計算得到了NH2-PEG-GO吸附能壘ΔG，如圖4B所示。發(fā)現(xiàn)隨著NH2-PEG-GO質(zhì)量濃度增加，吸附能壘增加，意味著NH2-PEG-GO的界面吸附受到了阻礙。
用同樣的方法，根據(jù)圖5中不同質(zhì)量濃度PA動態(tài)界面張力隨時間t-1/2變化，計算了PA向界面運動的擴散系數(shù)DPA，計算得到的DPA~1×10-10 m2/s，與表1中估算得到的PA擴散系數(shù)為同一數(shù)量級，這表明在低質(zhì)量濃度條件下，PA向界面吸附運動為擴散控制過程，這與之前文獻(xiàn)中報道的現(xiàn)象相一致。本節(jié)進(jìn)行的單組分吸附動力學(xué)解析將為下面的多（雙）組分共吸附動力學(xué)提供基準(zhǔn)和校準(zhǔn)。

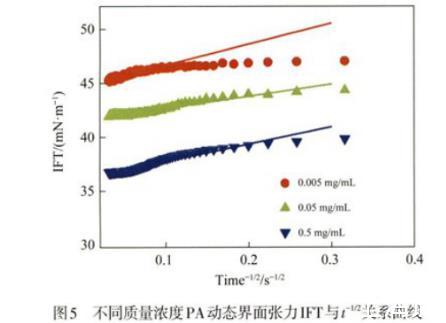

圖5不同質(zhì)量濃度PA動態(tài)界面張力IFT與t-1/2關(guān)系曲線
2.4 NH2-PEG-GO和PA在正辛烷/水界面的共吸附動力學(xué)
研究了PA和NH2-PEG-GO共存時界面張力的變化規(guī)律。測試了當(dāng)PA在油相中質(zhì)量濃度為0.5 mg/mL時，NH2-PEG-GO質(zhì)量濃度變化對水-油界面張力的影響（圖6B），并與不添加PA時（圖6A）的情況進(jìn)行了對比。發(fā)現(xiàn)0.5 mg/mL PA的添加，使得界面張力平衡時間明顯縮短，從大約700 s縮短為小于200 s，并且PA的添加，使得0.1和0.5 mg/mL NH2-PEG-GO在t<300 s時的界面張力下降曲線發(fā)生變化，此時0.5 mg/mL NH2-PEG-GO條件下，界面張力值更低，界面張力平衡時間更短（圖6B）。這是由于在界面上優(yōu)先吸附的PA與NH2-PEG-GO之間存在靜電相互作用，PA上的羧基能夠吸引更多帶氨基的NH2-PEG-GO向界面吸附，使界面被更快、更有效地覆蓋，因此二者之間具有協(xié)同相互作用。但0.5 mg/mL PA的存在對由NH2-PEG-GO吸附引起的平衡界面張力僅比不添加PA時降低了約3 mN/m。這意味著界面張力的降低主要是由于NH2-PEG-GO吸附導(dǎo)致的?？梢酝茰y，PA在水-油界面上更傾向于吸附到NH2-PEG-GO上，因此基本不影響平衡界面張力值。

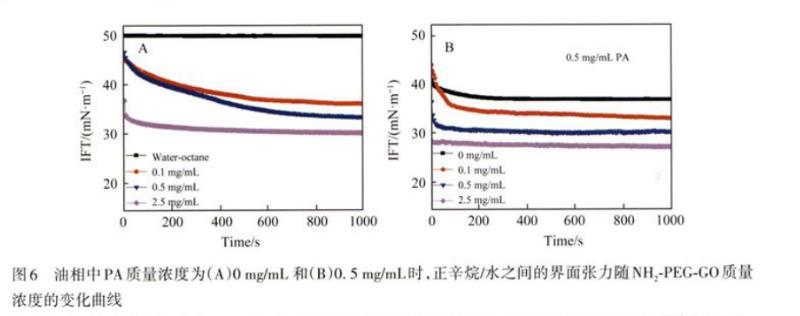

圖6油相中PA質(zhì)量濃度為（A）0 mg/mL和（B）0.5 mg/mL時，正辛烷/水之間的界面張力隨NH2-PEG-GO質(zhì)量濃度的變化曲線
