合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力和接觸角對(duì)塑料熔體在微型通道內(nèi)的流變行為的影響（二）
> 腰果酚醛樹脂嵌段聚醚破乳劑表面/界面性能、油滴破裂速率常數(shù)測(cè)定（二）
> 不同溫度下水波波速和表面張力系數(shù)的關(guān)系與計(jì)算方法【實(shí)驗(yàn)】（二）
> 過氧化氫氧化處理堿木質(zhì)素對(duì)合成表面活性劑表面張力的影響（二）
> 非-陰離子型醇醚磺酸鹽表面活性劑降低魏崗原油的表面張力（一）
> 水、常溫液態(tài)金屬等9種流體對(duì)液滴碰撞壁面影響的數(shù)值研究（三）
> 表面張力儀的十個(gè)應(yīng)用
> 3種不同類型噴霧助劑對(duì)氟啶蟲胺腈藥液表面張力及在蘋果葉片潤(rùn)濕持留性能測(cè)定（二）
> 如何挑選一款好的消泡劑
> 表面張力儀鉑金環(huán)、鉑金板兩種測(cè)試方法的不同
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（一）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
來源：中山大學(xué)學(xué)報(bào)(自然科學(xué)版)(中英文) 瀏覽 591 次 發(fā)布時(shí)間:2025-12-05
式中, VEexp 是實(shí)驗(yàn)值, VEcal 是由方程 (4)計(jì)算出來的擬合值, nexp是取點(diǎn)數(shù)目, n 是方程擬合系數(shù)的數(shù)目。各混合物的密度 ρ、 過量體積 VE的實(shí)驗(yàn)值列于表2 , 擬合系數(shù)列于表3 ;表面張力 σ、 表面張力偏差 δσ的實(shí)驗(yàn)值列于表 4 ;圖 1 、 2 分別為298.15 K 時(shí)各體系的 VE-x , δσ-x 的實(shí)驗(yàn)值及擬合得到的光滑曲線。

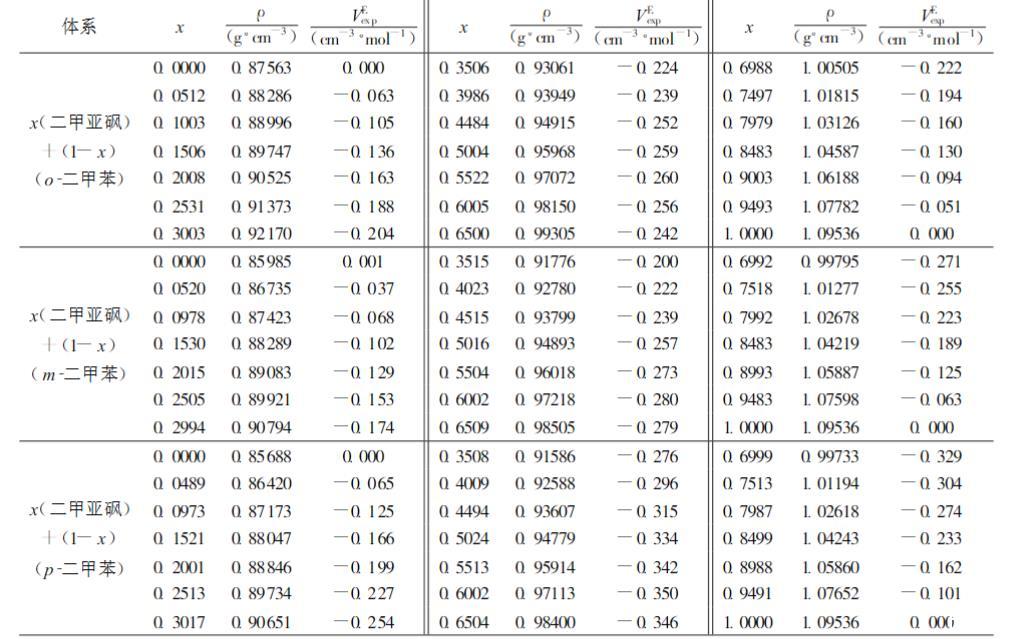

表2 298.15 K 時(shí)各體系的密度和過量體積
| 體系 | x(二甲亞砜)+(1-x)(o-二甲苯) | x(二甲亞砜)+(1-x)(m-二甲苯) | x(二甲亞砜)+(1-x)(p-二甲苯) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | |
|
x(二甲亞砜) +(1-x) (o-二甲苯) |
0.0000 | 0.87563 | 0.000 | 0.3506 | 0.93061 | -0.224 | 0.6988 | 1.00505 | -0.222 |
| 0.0512 | 0.88286 | -0.063 | 0.3986 | 0.93949 | -0.239 | 0.7497 | 1.01815 | -0.194 | |
| 0.1003 | 0.88996 | -0.105 | 0.4484 | 0.94915 | -0.252 | 0.7979 | 1.03126 | -0.160 | |
| 0.1506 | 0.89747 | -0.136 | 0.5004 | 0.95968 | -0.259 | 0.8483 | 1.04587 | -0.130 | |
| 0.2008 | 0.90525 | -0.163 | 0.5522 | 0.97072 | -0.260 | 0.9003 | 1.06188 | -0.094 | |
| 0.2531 | 0.91373 | -0.188 | 0.6005 | 0.98150 | -0.256 | 0.9493 | 1.07782 | -0.051 | |
| 0.3003 | 0.92170 | -0.204 | 0.6500 | 0.99305 | -0.242 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (m-二甲苯) |
0.0000 | 0.85985 | 0.001 | 0.3515 | 0.91776 | -0.200 | 0.6992 | 0.99795 | -0.271 |
| 0.0520 | 0.86735 | -0.037 | 0.4023 | 0.92780 | -0.222 | 0.7518 | 1.01277 | -0.255 | |
| 0.0978 | 0.87423 | -0.068 | 0.4515 | 0.93799 | -0.239 | 0.7992 | 1.02678 | -0.223 | |
| 0.1530 | 0.88289 | -0.102 | 0.5016 | 0.94893 | -0.257 | 0.8483 | 1.04219 | -0.189 | |
| 0.2015 | 0.89083 | -0.129 | 0.5504 | 0.96018 | -0.273 | 0.8993 | 1.05887 | -0.125 | |
| 0.2505 | 0.89921 | -0.153 | 0.6002 | 0.97218 | -0.280 | 0.9483 | 1.07598 | -0.063 | |
| 0.2994 | 0.90794 | -0.174 | 0.6509 | 0.98505 | -0.279 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (p-二甲苯) |
0.0000 | 0.85688 | 0.000 | 0.3508 | 0.91586 | -0.276 | 0.6999 | 0.99733 | -0.329 |
| 0.0489 | 0.86420 | -0.065 | 0.4009 | 0.92588 | -0.296 | 0.7513 | 1.01194 | -0.304 | |
| 0.0973 | 0.87173 | -0.125 | 0.4494 | 0.93607 | -0.315 | 0.7987 | 1.02618 | -0.274 | |
| 0.1521 | 0.88047 | -0.166 | 0.5024 | 0.94779 | -0.334 | 0.8499 | 1.04243 | -0.233 | |
| 0.2001 | 0.88846 | -0.199 | 0.5513 | 0.95914 | -0.342 | 0.8988 | 1.05860 | -0.162 | |
| 0.2513 | 0.89734 | -0.227 | 0.6002 | 0.97113 | -0.350 | 0.9491 | 1.07652 | -0.101 | |
| 0.3017 | 0.90651 | -0.254 | 0.6504 | 0.98400 | -0.346 | 1.0000 | 1.09536 | 0.000 | |
| 體系 | A0 | A1 | A2 | A3 | A4 | SVE(cm3·mol-1) |
|---|---|---|---|---|---|---|
| x(二甲亞砜)+(1 -x)(o_二甲苯) | -1.0397 | 0.1493 | 0.2534 | -0.3855 | -0.5303 | 0.0020 |
| x(二甲亞砜)+(1-x)(m_二甲苯) | -1.0266 | 0.6380 | -0.3429 | -0.3790 | 0.3913 | 0.0025 |
| x(二甲亞砜)+(1 -x)(p_二甲苯) | -1.3287 | 0.5185 | -0.3287 | -0.3371 | -0.2070 | 0.0039 |
| 體系 | x(二甲亞砜)+(1-x)(o_二甲苯) | x(二甲亞砜)+(1-x)(m_二甲苯) | x(二甲亞砜)+(1-x)(p_二甲苯) | |||
|---|---|---|---|---|---|---|
| x | δσ(mN·m-1) | x | δσ(mN·m-1) | x | δσ(mN·m-1) | |
| 0.0000 | 0.00 | 0.0000 | 0.00 | 0.0000 | 0.00 | |
| 0.1003 | -1.23 | 0.0978 | -1.20 | 0.0973 | -1.36 | |
| 0.2008 | -2.33 | 0.2015 | -2.55 | 0.2001 | -2.77 | |
| 0.3003 | -3.43 | 0.2994 | -3.76 | 0.3017 | -4.17 | |
| 0.3986 | -4.34 | 0.4023 | -5.11 | 0.4009 | -5.46 | |
| 0.5004 | -5.34 | 0.5016 | -6.29 | 0.5024 | -6.57 | |
| 0.6005 | -5.90 | 0.6002 | -6.90 | 0.6002 | -7.44 | |
| 0.6988 | -5.83 | 0.6992 | -6.70 | 0.6999 | -7.28 | |
| 0.7979 | -4.77 | 0.7992 | -5.60 | 0.7987 | -6.29 | |
| 0.9003 | -2.62 | 0.8993 | -3.40 | 0.8988 | -4.30 | |
| 1.0000 | 0.00 | 1.0000 | 0.00 | 1.0000 | 0.00 | |

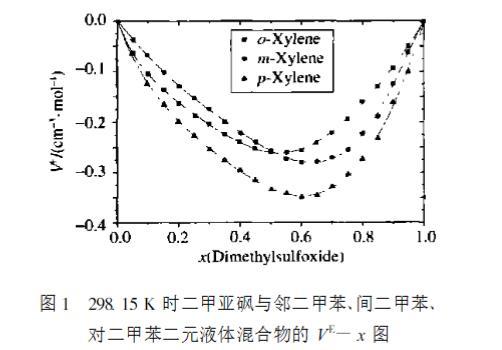

[圖1 298.15 K 時(shí)二甲亞砜與鄰二甲苯、間二甲苯、對(duì)二甲苯二元液體混合物的 VE-x 圖]

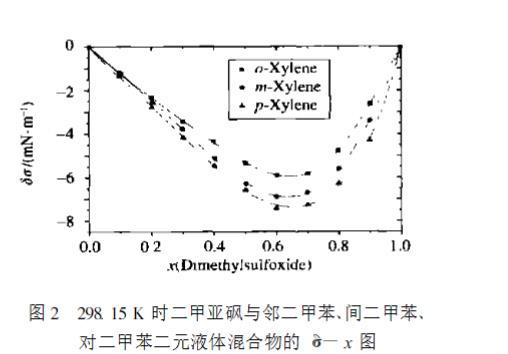

[圖2 298.15 K 時(shí)二甲亞砜與鄰二甲苯、間二甲苯、對(duì)二甲苯二元液體混合物的 δσ-x 圖]
從圖1 可以看出,在298.15 K 時(shí),二甲亞砜+鄰二甲苯、二甲亞砜+間二甲苯、二甲亞砜+對(duì)二甲苯共3 個(gè)二元混合物在全濃度范圍內(nèi)過量體積為負(fù)值,在最小值處大小順序?yàn)?鄰二甲苯>間二甲苯>對(duì)二甲苯。二甲亞砜是極性分子,存在 SO基團(tuán),是電子的受體;二甲苯分子中存在著大 π鍵,是電子授體,電子受體與電子授體之間形成 n -π配鍵,屬于弱化學(xué)作用,從而使他們組成的混合物體積收縮,過量體積呈現(xiàn)負(fù)偏差。
由于對(duì)二甲苯分子屬于對(duì)稱結(jié)構(gòu),空間位阻較小,更易與二甲亞砜形成強(qiáng)的分子間作用,體積收縮得顯著,因而過量體積值在三者中最負(fù)。從圖2 也可看出此3 個(gè)二元混合物的表面張力偏差也均為負(fù)值,在等摩爾組成時(shí)其大小順序依然為:鄰二甲苯>間二甲苯>對(duì)二甲苯。
表面張力本質(zhì)上是分子間相互作用力的體現(xiàn)。處于液體表面的分子與處于液體內(nèi)部明顯有區(qū)別,它們所受合力不為零,在氣液界面由于氣相密度小于內(nèi)部,造成表面分子受力的不均衡,使得表面上的分子沿表面方向存在側(cè)向引力,即收縮表面的力;換而言之,表面張力也即表面分子受到的指向內(nèi)部的合力,它可以是范德華力的各種成分,氫鍵或金屬鍵等,這種力的大小隨著液體的組成和狀態(tài)而異,并與所處溫度、壓力以及共同存在的另一相有關(guān)。
二甲亞砜是強(qiáng)極性溶劑,有較強(qiáng)的偶極-偶極作用,表面張力值與沸點(diǎn)值均比鄰二甲苯、間二甲苯、對(duì)二甲苯的高。當(dāng)二甲亞砜與二甲苯混合時(shí),二甲苯分子更易占據(jù)溶液的表面,致使表面張力顯著降低。因此,從曲線也可看出,在 x(二甲亞砜)約為 0.7 處表面張力偏差均達(dá)到最低值,大小順序也為鄰二甲苯>間二甲苯>對(duì)二甲苯。
