合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于表面張力測(cè)試儀研究表面活性劑促進(jìn)浮選精煤脫水的機(jī)理（三）
> 表面張力能怎么玩？下面就是一些常見(jiàn)的小實(shí)驗(yàn)方案~
> 復(fù)合劑對(duì)不同基礎(chǔ)油界面張力的影響差異
> 微流控器件結(jié)構(gòu)對(duì)水/水微囊形成過(guò)程、界面張力的影響規(guī)律（二）
> 帶油涂裝涂料的優(yōu)缺點(diǎn)、表面性能及研究
> 3D打印鈦合金粉體的生產(chǎn)工藝——高速高壓氬氣氣流克服鈦合金熔體表面張力
> 液體表面張力系數(shù)的光學(xué)測(cè)量實(shí)驗(yàn)裝置與方法
> 造成液體表面張力儀試驗(yàn)偏差的原因
> 液體分布器設(shè)計(jì)與表面張力有何關(guān)聯(lián)之處
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——結(jié)論、致謝！
推薦新聞Info
-
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（三）
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（二）
> 羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（一）
> 表面張力修正系數(shù)與蒸汽進(jìn)口參數(shù)的相關(guān)性
> 表面張力修正系數(shù)與蒸汽膨脹速率的相關(guān)性
> 蒸汽自發(fā)凝結(jié)數(shù)值模擬中液滴表面張力修正系數(shù)的確定方法（一）
> 融合小波分析的神經(jīng)網(wǎng)絡(luò)模型在CO?-水界面張力預(yù)測(cè)中的優(yōu)勢(shì)與應(yīng)用
> 表面張力——高精度玩具圖案轉(zhuǎn)印的“隱形基石”
> 表面張力均衡在除塵濾袋中的關(guān)鍵作用與革新
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
羥基氨基改性硅油的合成、表面張力儀測(cè)試及其在炭纖維原絲油劑中的應(yīng)用（三）
來(lái)源：新型炭材料 瀏覽 3 次 發(fā)布時(shí)間:2026-03-30

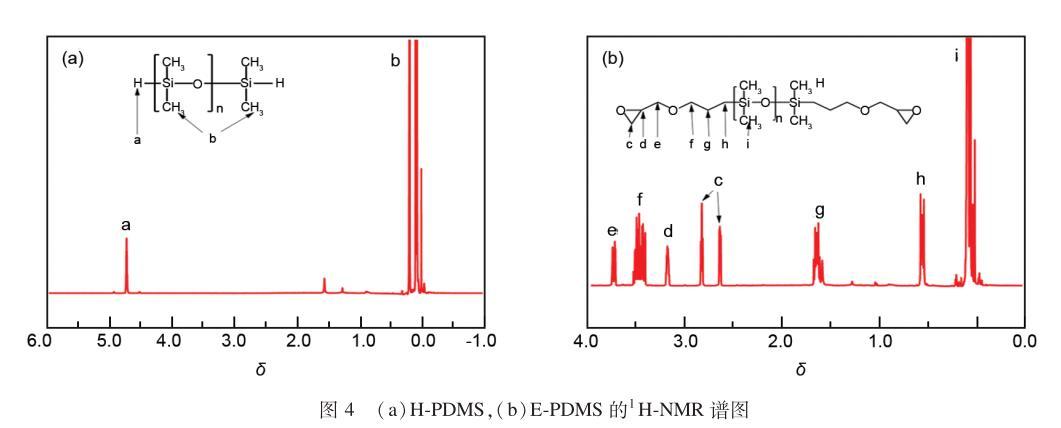

利用1H-NMR對(duì)H-PDMS和E-PDMS的形成進(jìn)行結(jié)構(gòu)表征，如圖4(a)所示，a處的位移(4.57)歸屬為Si-H上的氫，b處的位移(0.08)歸屬為Si-CH3上的氫，證明了H-PDMS已經(jīng)合成。如圖4(b)所示，c、d處的位移(2.61~2.80、3.15)分別歸屬為環(huán)氧基團(tuán)上的氫，e、f處的位移(3.70、3.36)分別歸屬為醚鍵兩端的氫，g、h處的位移(1.62、0.57)歸屬為—CH2—上的氫，i處的位移(0.08)歸屬于Si-CH3上的氫，證明了E-PDMS已經(jīng)合成。
圖4 (a)H-PDMS 和 (b)E-PDMS 的 1H-NMR 譜圖
為了考察合成的自乳化P-OA乳液的存儲(chǔ)穩(wěn)定性，對(duì)其進(jìn)行了放置實(shí)驗(yàn)，結(jié)果表明，在室溫儲(chǔ)存12個(gè)月以上，兩種油劑均沒(méi)有沉淀產(chǎn)生，表明P-OA的儲(chǔ)存穩(wěn)定性可以滿(mǎn)足存儲(chǔ)周期。

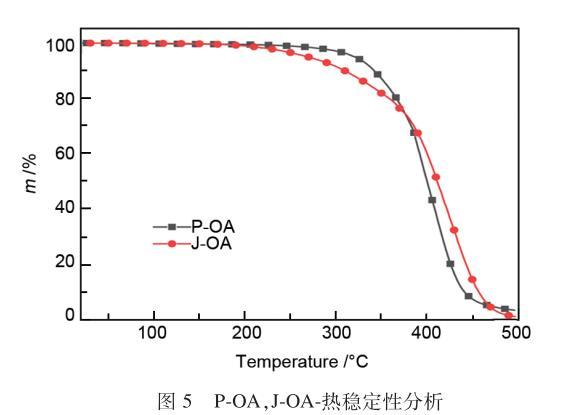

纖維上油后需要進(jìn)行預(yù)氧化和炭化，因此要求油劑具有適中的耐熱性，在200~300℃預(yù)氧化過(guò)程中不分解，不揮發(fā)，以保持纖維不黏連和并絲，但在300~800℃低溫炭化過(guò)程中迅速氣化，完全分解，盡量降低炭纖維灰分含量。圖5為P-OA與J-OA的熱穩(wěn)定性曲線(xiàn)。油劑分解20%時(shí)，P-OA的分解溫度比J-OA高，油劑分解25%時(shí)兩條曲線(xiàn)相交，分解溫度為378℃。結(jié)果表明，P-OA的耐熱穩(wěn)定性在300℃較J-OA高，滿(mǎn)足炭纖維原絲炭化生產(chǎn)要求。
圖5 P-OA 和 J-OA 的熱穩(wěn)定性
在聚丙烯腈濕紡生產(chǎn)線(xiàn)上，同時(shí)采用P-OA與J-OA對(duì)PAN原絲上油，觀察上油后P-PAN原絲運(yùn)行穩(wěn)定性。在5km原絲收卷過(guò)程中，P-PAN纖維運(yùn)行平穩(wěn)，無(wú)毛絲、斷絲與粘輥等情況出現(xiàn)。

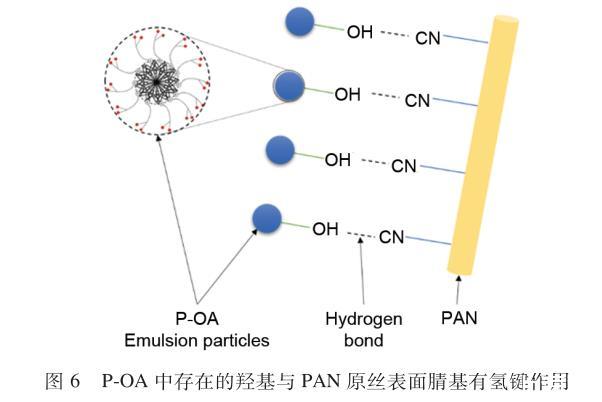

在炭纖維生產(chǎn)過(guò)程中油劑是減少表面缺陷的有效措施。本文設(shè)計(jì)合成的HA-PDMS，分子兩端有3個(gè)羥基，容易與PAN原絲表面腈基(-CN)形成氫鍵(圖6)，有利于增加PAN原絲集束性。對(duì)P-PAN和J-PAN的性能進(jìn)行了測(cè)試，由表2可知，P-PAN強(qiáng)度較J-PAN提高4.6%，斷裂伸長(zhǎng)率、纖度、模量、抗摩擦系數(shù)以及變異系數(shù)與J-PAN相當(dāng)。
圖6 PAN纖維與HA-PDMS之間的氫鍵作用
表2 P-PAN，J-PAN的纖維性能
| Sample | P-PAN | J-PAN |
| Denier/dtex | 1.27 | 1.29 |
| Denier CV/% | 6.02 | 11.86 |
| Elongation/% | 13.05 | 12.80 |
| Elongation CV/% | 2.72 | 5.45 |
| Strength/cN·dtex-1 | 6.25 | 5.86 |
| Strength CV/% | 3.29 | 3.60 |
| Modulus/cN·dtex-1 | 118.20 | 115.34 |
| Modulus CV/% | 2.99 | 4.64 |
| Oil content/% | 0.94 | 1.70 |
| Frictional wear | 0.24 | 0.22 |
在相同炭化條件下對(duì)PAN原絲P-PAN和J-PAN進(jìn)行炭化和上漿處理。表3為P-PAN與J-PAN經(jīng)過(guò)炭化工藝后炭纖維的性能測(cè)試。對(duì)比數(shù)據(jù)可發(fā)現(xiàn)，采用P-OA上油可以提高炭纖維的拉伸強(qiáng)度37.74%、拉伸模量16%，同時(shí)毛羽量減小43.84%。
表3 P-CF，J-CF的纖維性能| Sample | P-CF | J-CF |
| Strength/GPa | 4.27 | 3.89 |
| Strength CV/% | 3.43 | 5.07 |
| Modulus/ GPa | 233.00 | 242.00 |
| Modulus CV/% | 1.61 | 1.86 |
| Elongation/% | 1.83 | 1.60 |
| Elongation CV/% | 4.23 | 4.87 |
| Volume density/g·cm-3 | 1.75 | 1.77 |
| Linear density/g·km | 830.00 | 863.20 |
| Carbon content/% | 94.78 | 92.51 |
| Ash content/% | 0.12 | 0.31 |
| Hairiness/mg·m-1 | 0.41 | 0.73 |
| Frictional wear | 0.22 | 0.22 |
4 結(jié)論
通過(guò)三步法合成了具有自乳化特點(diǎn)的HA-PDMS，與商業(yè)化環(huán)氧改性硅油復(fù)配得到聚丙烯腈基炭纖維原絲油劑(P-OA)。結(jié)果表明，P-OA油劑乳液粒徑為167nm，表面張力較J-OA降低，初始分解溫度約為250℃，高于J-OA的210℃，室溫儲(chǔ)存穩(wěn)定好。使用P-OA和J-OA分別在PAN原絲生產(chǎn)線(xiàn)上進(jìn)行上油制備了P-PAN和J-PAN，炭化制備兩種炭纖維P-CF和J-CF，采用摩擦系數(shù)儀、毛羽量測(cè)試儀、纖維強(qiáng)力儀對(duì)PAN原絲和炭纖維進(jìn)行測(cè)試表征。上油后P-PAN單絲拉伸強(qiáng)度較J-PAN提高5%；炭化后P-CF較J-CF拉伸強(qiáng)度提高38%、拉伸模量提高16%、毛羽量減小44%，其它性能指標(biāo)均與J-CF處于同一水平，為炭纖維原絲油劑的研發(fā)提供了新的思路。
