合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 揭示界面張力在鈣鈦礦晶體生長(zhǎng)過程中作用機(jī)理
> ?《Nature》論文致謝欄?？停撼⒘刻炱降纳锬ぱ芯款嵏残詰?yīng)用
> 激光釬涂金剛石的涂層形成與表面張力有何關(guān)系（二）
> 什么叫熔體，表面張力對(duì)陶瓷熔體的作用機(jī)理
> 什么是超微量天平，超微量天平使用方法、最小稱量值
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對(duì)礦漿表面張力的影響（一）
> 三元復(fù)合體系的界面擴(kuò)張黏彈性對(duì)水驅(qū)后殘余油的乳化作用——實(shí)驗(yàn)材料及條件
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（二）
> 農(nóng)藥殘留超標(biāo)檢測(cè)，會(huì)用到表面張力儀嗎
> 新設(shè)計(jì)的拼接式固相萃取柱完美解決萃取柱出現(xiàn)空氣栓塞問題
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（一）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
氟碳-碳?xì)浔砻婊钚詣?fù)配體系表面張力變化規(guī)律與影響因素
來(lái)源：精細(xì)石油化工 瀏覽 2100 次 發(fā)布時(shí)間:2023-11-07
氟碳表面活性劑具有高表面活性、化學(xué)和熱穩(wěn)定性以及憎水憎油性等特點(diǎn)，廣泛應(yīng)用于紡織工業(yè)、石油化工等行業(yè)。碳?xì)浔砻婊钚詣┑膹?fù)配以及碳?xì)浔砻婊钚詣┖头急砻婊钚詣┑膹?fù)配可以有效提高碳?xì)浔砻婊钚詣┑男阅?，降低表面活性劑的使用成本，已成為日化工業(yè)研究的一個(gè)熱點(diǎn)。
筆者研究了氟碳-碳?xì)浔砻婊钚詣?fù)配體系的表面張力及CMC(臨界膠束濃度)的變化規(guī)律，同時(shí)研究了其他因素對(duì)復(fù)配體系表面張力的影響。
實(shí)驗(yàn)方法
1)使用蒸餾水配制不同濃度的表面活性劑溶液，備用。
2)依據(jù)《GB/T 22237—2008表面活性劑-表面張力的測(cè)定》標(biāo)準(zhǔn)，使用K100C表面張力儀，采用板法測(cè)定表面活性劑溶液在室溫(25℃)下的表面張力。
3)在室溫25℃下蒸餾水表面張力72.15 mN/m。
表面活性劑的CMC測(cè)定
按照實(shí)驗(yàn)方法Hz制備表面活性劑溶液，在室溫下，測(cè)定FC、CTAB、CTAC、SDS、SDBS和AEO-3表面活性劑的表面張力，確定CMC，結(jié)果見表1～6。

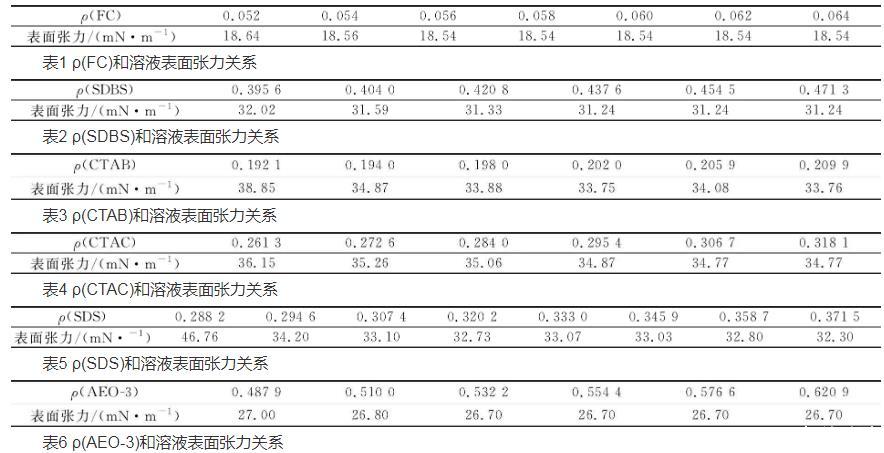

由表1～6可見，不同表面活性劑的臨界膠束濃度為:FC為0.056 0 g/L，AEO-3為0.532 2 g/L，SDBS為0.437 6 g/L，CTAB為0.202 0 g/L，CTAC為0.306 7 g/L，SDS為0.320 2 g/L，CMC由小到大順序?yàn)椋篎C
表面活性劑協(xié)同效應(yīng)對(duì)表面張力的影響
為了更好地提高表面活性劑的性能，降低表面活性劑的應(yīng)用成本，減輕其對(duì)環(huán)境的危害。在室溫下，分別測(cè)試不同濃度的碳?xì)浔砻婊钚詣┡cFC復(fù)配后表面張力的變化，實(shí)驗(yàn)結(jié)果見表7～11。

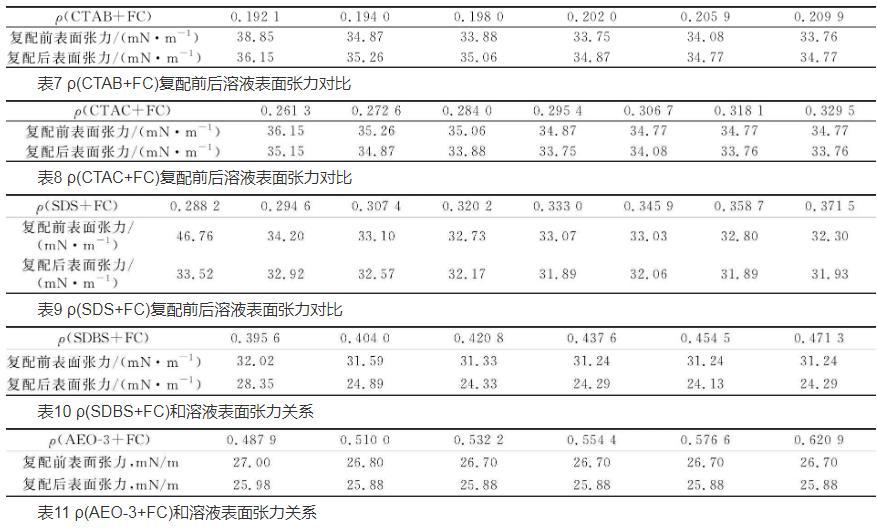

由表1可以得出FC質(zhì)量濃度為0.056 0 g/L時(shí)表面張力最低，以此為依據(jù)考察不同表面活性劑與FC協(xié)同作用。從表7～11可以看出：在FC質(zhì)量濃度均為0.056 0 g/L時(shí)，隨著碳?xì)浔砻婊钚詣舛鹊脑黾樱瑥?fù)配體系的表面張力逐漸下降然后趨于平衡。當(dāng)CTAB濃度為0.192 1 g/L時(shí)，復(fù)配后較復(fù)配前下降3 mN/m；當(dāng)CTAC濃度為0.261 3 g/L時(shí)，復(fù)配后較復(fù)配前下降1 mN/m；當(dāng)SDS濃度為0.288 2 g/L時(shí)，復(fù)配后較復(fù)配前下降14 mN/m；當(dāng)SDBS濃度為0.395 6 g/L時(shí)，復(fù)配后較復(fù)配前下降了4 mN/m；當(dāng)AEO-3濃度為0.487 9 g/L時(shí)，復(fù)配后較復(fù)配前下降了近1 mN/m。由此可見：氟碳與碳?xì)浔砻婊钚詣?fù)配后，溶液的表面活性相對(duì)增強(qiáng)，表面張力明顯降低，依次為SDBS>AEO-3>SDS>CTAC>CTAB。
不同環(huán)境因素對(duì)復(fù)配體系的表面張力影響
依據(jù)實(shí)驗(yàn)Hz實(shí)驗(yàn)結(jié)果，按照SDBS的0.395 6 g/L與0.056 0 g/L的FC復(fù)配，分別測(cè)試pH值、溫度、無(wú)機(jī)鹽和溶劑對(duì)復(fù)配體系表面張力的影響，結(jié)果見表12～15。

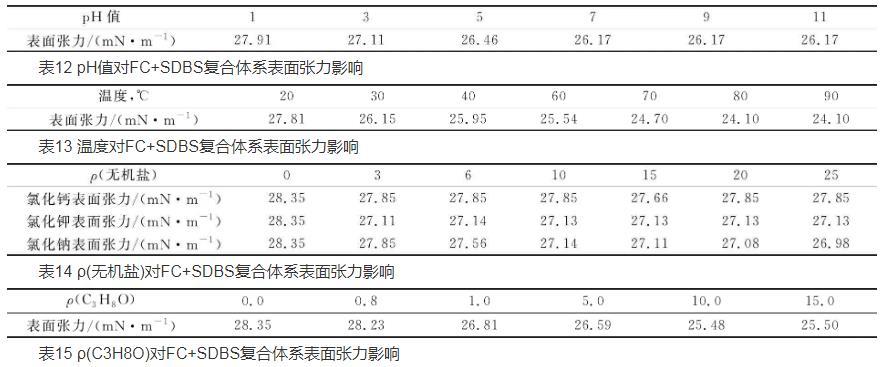

從表12～15可以得出：溶液pH值、溫度、無(wú)機(jī)鹽和溶劑對(duì)復(fù)配體系的表面張力均有不同程度影響。由表12可以看出,pH值對(duì)復(fù)配體系的表面張力影響很大，堿性有利于復(fù)配體系的表面張力降低；由表13可以看出，隨著溶液的溫度升高，加劇活性劑分子運(yùn)動(dòng)，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力降低越大；表14考察不同鹽對(duì)復(fù)配體系表面張力影響，無(wú)機(jī)鹽能夠壓縮表面活性劑的雙電層，減少膠束擴(kuò)散雙電層的厚度，使表面活性劑極性頭基上所帶的電荷對(duì)周圍分子的極性頭基作用范圍減弱，溶液表面活性增強(qiáng)，隨著鹽濃度的增加，一價(jià)鹽(K+，Na+)較二價(jià)鹽對(duì)降低溶液表面張力效果顯著，這是由于一價(jià)鹽會(huì)導(dǎo)致更多的反離子即進(jìn)入吸附層而削弱表面活性離子間的電性排斥，使得表面活性劑之間排列更加緊密。表15考察了溶劑對(duì)表面張力影響，加入一定量的醇可以加快表面活性劑分子在水溶液中的擴(kuò)散和在界面的聚集，對(duì)降低溶液的表面張力是有益的。
結(jié)論
a.碳?xì)浔砻婊钚詣┡c氟碳復(fù)配較常規(guī)碳?xì)浔砻婊钚詣?duì)降低溶液的表面張力更加有效。其中FC+SDBS復(fù)配效果最好，復(fù)配后較復(fù)配前下降了8 mN/m。
b.隨著溫度升高，加劇活性劑分子運(yùn)動(dòng)，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力下降，溫度升高前較常溫下表面張力下降了4 mN/m。
c.堿的加入有助于進(jìn)一步降低復(fù)配體系的表面張力，調(diào)節(jié)pH值至11時(shí)表面張力下降了1 mN/m；
d.不同價(jià)態(tài)的無(wú)機(jī)鹽對(duì)溶液表面活性的影響規(guī)律是Ca2+>K+>Na+。
e.在復(fù)配體系中加入一定量的異丙醇將表面張力下降4 mN/m。
