合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 什么是納米氣泡？納米氣泡特征及制備方法
> 不同水淹程度的油藏環(huán)境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測模型——模型（二）
> 稀薄氧壓下原位生長銅薄膜的氧化程度研究
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——結(jié)果與討論、結(jié)論
> 測量表面張力/界面張力的儀器有哪些？怎么選
> 有機(jī)農(nóng)藥光催化降解機(jī)理研究進(jìn)展
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（一）
> 最大拉桿法的基本原理、實(shí)驗(yàn)步驟、影響因素及其在測定溶液表面張力中的應(yīng)用
> 不同質(zhì)量濃度瀝青質(zhì)溶液界面張力、界面剪切黏度及粒徑分布圖【下】
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測（一）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
超微量天平應(yīng)用于高阻燃輻照交聯(lián)低煙無鹵聚烯烴制備
來源：趙嶺 瑞旭（河南）科技集團(tuán)有限公司 瀏覽 1350 次 發(fā)布時(shí)間:2024-07-19
隨著安全、環(huán)保要求的提高，低煙無鹵阻燃聚烯烴絕緣料憑著其低煙、無鹵環(huán)保的優(yōu)勢在許多線纜產(chǎn)品中取代了傳統(tǒng)的PVC產(chǎn)品，在民用布電線產(chǎn)品中更是得到了廣泛的應(yīng)用，而輻照交聯(lián)低煙無鹵聚烯烴絕緣料與熱塑性產(chǎn)品相比具有更高的耐溫等級(jí)，因此更是得到了線纜產(chǎn)品的青睞。
常規(guī)的低煙無鹵聚烯烴絕緣料產(chǎn)品，不論是熱塑性還是輻照交聯(lián)的均需滿足GB/T32129-2015的標(biāo)準(zhǔn)要求就可以。配方設(shè)計(jì)也較常規(guī)，均采用乙烯－醋酸乙烯酯共聚物、聚乙烯、改性聚乙烯、聚烯烴樹脂、三元乙丙橡膠等聚烯烴類樹脂為基體材料，添加大量的氫氧化鋁、氫氧化鎂等無機(jī)阻燃劑，再添加聚乙烯蠟、硅烷偶聯(lián)劑、硅酮母粒、硬脂酸鹽等加工助劑，經(jīng)過密煉加雙階擠出機(jī)組塑化混合造粒而成。
在艦船、礦用等場合使用的電纜其性能有著特殊的要求，對(duì)于電纜護(hù)套材料不僅要有優(yōu)良的物理機(jī)械性能，還要求有較高的阻燃性能，并對(duì)電纜材料具有一定的抗撕要求，因此提出一種高阻燃輻照交聯(lián)低煙無鹵聚烯烴及其制備方法。
高阻燃輻照交聯(lián)低煙無鹵聚烯烴配方比例：熱塑性基料：45～90﹪，阻燃劑：10～20﹪，抗氧化基料：0.2～0.4﹪，潤滑劑：0.1～0.2﹪，交聯(lián)劑：0.1～0.2﹪。
高阻燃輻照交聯(lián)低煙無鹵聚烯烴制備步驟：
步驟1：原料稱取，按組分配比通過微量天平稱取原料；
步驟2：均勻混料，將稱取好的原料各組分加入高速捏合機(jī)中混合均勻；
步驟3：密煉作業(yè)，將混合好的原料加入密煉機(jī)中進(jìn)行密煉；
步驟4：擠出造粒，密煉后的原料轉(zhuǎn)入到雙螺桿擠出機(jī)熔融擠出，經(jīng)切粒、冷卻得到輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子；
步驟5：取樣檢測，取樣輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子進(jìn)行阻燃性能和抗撕性能檢測。
步驟6：規(guī)?；a(chǎn)，根據(jù)檢測結(jié)果優(yōu)化組分配比，進(jìn)行規(guī)?；a(chǎn)。

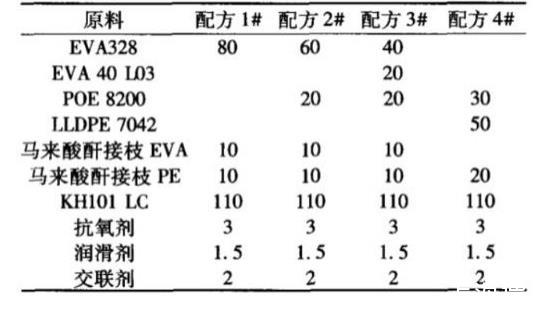

通過微量天平按照說明書附圖1中的配方1#、配方2#、配方3#和配方4#中的組分比例分別稱取A號(hào)原料、B號(hào)原料、C號(hào)原料和D號(hào)原料，然后將A號(hào)原料、B號(hào)原料、C號(hào)原料和D號(hào)原料分別加入加入高速捏合機(jī)中混合均勻制得A號(hào)混合原料、B號(hào)混合原料、C號(hào)混合原料和D號(hào)混合原料。
接著將A號(hào)混合原料、B號(hào)混合原料、C號(hào)混合原料和D號(hào)混合原料加入密煉機(jī)中進(jìn)行密煉，制得A號(hào)密煉原料、B號(hào)密煉原料、C號(hào)密煉原料和D號(hào)密煉原料，接著將A號(hào)密煉原料、B號(hào)密煉原料、C號(hào)密煉原料和D號(hào)密煉原料轉(zhuǎn)入到雙螺桿擠出機(jī)熔融擠出并切粒冷卻得到A號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、B號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、C號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子和D號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子，
測試雙螺桿擠出機(jī)的溫度設(shè)置為：加料段135-140℃，混料段145-155℃，擠出造粒段160-170℃，機(jī)頭部分165-160℃，接著通過垂直燃燒試驗(yàn)法對(duì)粒子進(jìn)行輻照前的阻燃性能測試，耐撕裂性測試按照GB/T1040.3-2006測試和CQC1103-014附錄A進(jìn)行測試，測得A號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、B號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、C號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子和D號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子的阻燃性能和耐撕裂性能。
接著將A號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、B號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子、C號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子和D號(hào)低煙無鹵阻燃聚烯烴絕緣料粒子分別放置到經(jīng)電子加速器產(chǎn)生的電子線（β射線）照射，使粒子交聯(lián)得到A號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子、B號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子、C號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子和D號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子。
對(duì)A號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子、B號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子、C號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子和D號(hào)輻照交聯(lián)低煙無鹵阻燃聚烯烴絕緣料粒子的阻燃性能和耐撕裂性能進(jìn)行檢測，輻照后配方4#的耐撕裂強(qiáng)度明顯大于配方1#、配方2#、配方3#的耐撕裂強(qiáng)度。
