新聞中心Info
合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 土壤裂隙發(fā)育過程中氣—液界面張力因素
> 納米沸石咪唑酯骨架ZIF-8顆粒的油水界面張力和接觸角測定及巖心驅替實驗——摘要、材料與方法
> 低氣壓下氣泡全生命期特征及引氣混凝土性能提升
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（三）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（二）
> ABA型聚醚改性有機硅表面活性劑在不同溶劑中的泡沫性能的相關性
> 煤體潤濕性與水溶液表面張力關系的實驗分析【下】
> 磷脂膜破裂臨界時間和臨界表面張力值分析方法
> 礦漿表面張力對黃鐵礦與磁黃鐵礦浮選回收率的影響（二）
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測（四）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測（三）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測（二）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測（一）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定（二）
來源：沈陽化工大學學報 瀏覽 1168 次 發(fā)布時間:2024-11-25
2、結果與討論
2.1紅外光譜分析
使用TR-460型紅外光譜儀（美國Nicolet公司）測定馬來酸酐和MARAPEG-10的紅外光譜，如圖1、圖2所示。

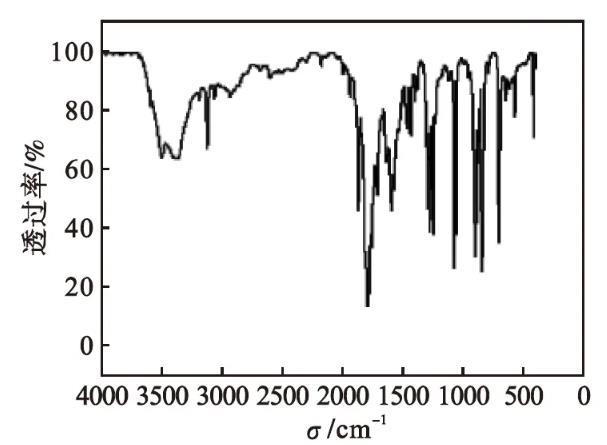

圖1馬來酸酐紅外光譜

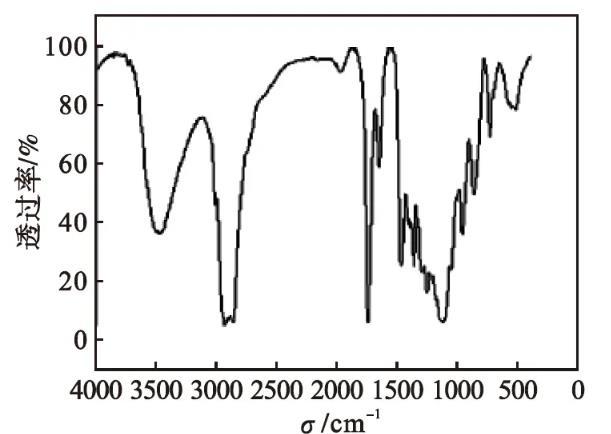

圖2 MARAPEG-10紅外光譜
參照馬來酸酐紅外光譜，對產物MARAPEG-10結構進行分析：MARAPEG-10紅外光譜圖中不存在酸酐中羰基C==O對稱和反對稱偶合振動吸收峰（1684 cm-1、1856 cm-1）以及C—O—C伸縮振動特征吸收峰（1268 cm-1），不存在羧酸的—OH的伸縮振動峰（3000 cm-1）以及共軛羧酸C==O的特征吸收峰（1620 cm-1），不存在蓖麻油酸中仲羥基特征吸收峰（1124 cm-1），而存在與羰基共軛的C==C特征吸收峰1643 cm-1,說明蓖麻油酸的仲羥基與酸酐發(fā)生酯化反應。
在1635 cm-1處出現(xiàn)蓖麻油酸酯中C==O的伸縮振動峰，在3460 cm-1處出現(xiàn)醇羥基—OH特征峰，1249 cm-1為聚乙二醇中伯醇的C—O伸縮振動峰，1113 cm-1為聚乙二醇中的醚鍵C—O—C的特征吸收峰，2925 cm-1為甲基CH3、亞甲基CH2的伸縮振動峰。以上分析說明產物結構為MARAPEG-10.
2.2性能分析
2.2.1表面張力及臨界膠束濃度
馬來酰蓖麻油酸聚乙二醇（n=10,15,20）酯的表面張力γ和臨界膠束濃度cmc見表1.由表1可知：聚乙二醇聚合度增大，產品親水性增強，導致其溶液的表面張力變大，臨界膠束濃度變大。產生這種現(xiàn)象是由于親水基鏈越長，表面活性劑分子在氣~液界面的吸附和有效堆積的阻礙作用越大，導致降低溶液表面張力的能力越小，故表面張力變大。親水基鏈越長，聚乙二醇中氧原子與水中的氫原子結合成氫鍵更牢固，表面活性劑分子不易形成膠束，所以其臨界膠束濃度變大。

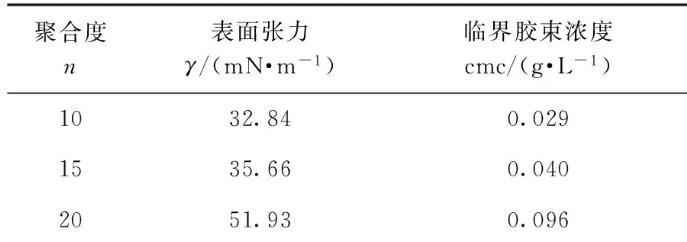

表1馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的γ和cmc
2.2.2HLB值
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值如圖3所示。由圖3可知：隨著聚乙二醇聚合度的增大，產物HLB值增大，水溶性增大。產物的HLB值范圍為12.84——15.14，可作為水包油型乳化劑。
圖3馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的HLB值
2.2.3乳化力
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化性能如圖4所示。由圖4可以看出：聚乙二醇的聚合度較小時，產品的乳化性能好，聚乙二醇的聚合度較小時，產品親水性較弱，降低溶液表面張力的能力較強，表面張力γ較低，能更好降低分散體系自由能，形成的乳狀液更穩(wěn)定。
圖4馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的乳化力
2.2.4潤濕力
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤濕性能如圖5所示。由圖5可知：產品的潤濕時間隨著聚乙二醇聚合度的增大而增長。氧乙基數(shù)增加，其親水性增強，降低表面張力的能力減弱，潤濕性能減弱。

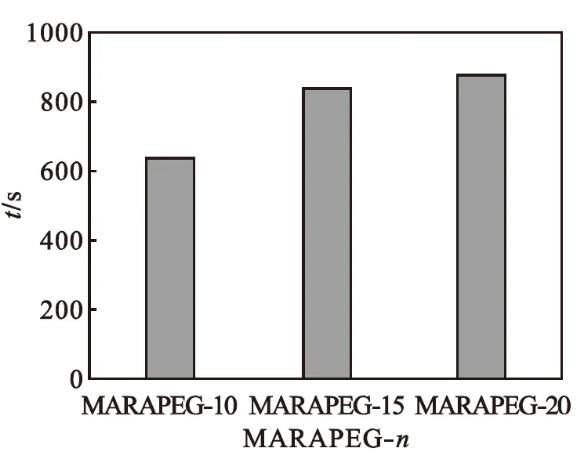

圖5馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的潤濕力
2.2.5濁點
馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點如圖6所示。由圖6可知：產物的濁點范圍為20——71℃。隨著聚乙二醇聚合度的增加，產品的濁點逐漸升高。聚乙二醇聚合度越大，聚乙二醇醚鍵中的氧原子與水中氫原子形成的氫鍵越多，產品在水中的溶解性能越好。

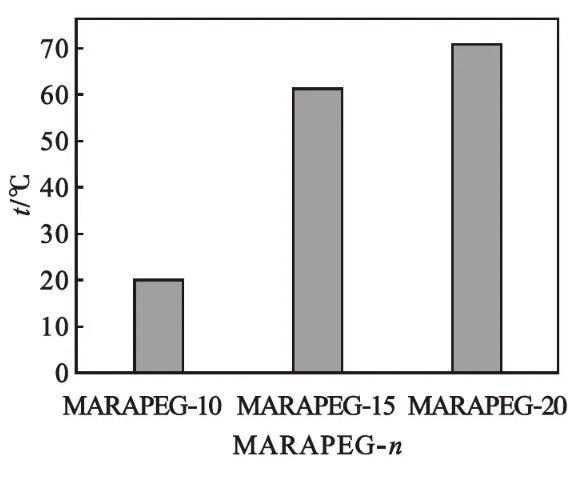

圖6馬來酰蓖麻油酸聚乙二醇（n=10、15、20）酯的濁點
3結論
（1）采用聯(lián)接基引入法，以馬來酸酐為聯(lián)接基，蓖麻油酸、聚乙二醇（n=10、15、20）為原料合成了馬來酰蓖麻油酸聚乙二醇酯非離子雙子表面活性劑。
（2）聚乙二醇聚合度n=10、15、20時，產品表面張力依次為32.84 mN/m、35.66 mN/m、51.93 mN/m，臨界膠束濃度為0.029 g/L、0.040 g/L、0.096 g/L，HLB為12.84、14.9、15.14，濁點為20℃、61℃、71℃，潤濕時間為640 s、839 s、865 s，乳化時間為1063 s、1036 s、706 s.與傳統(tǒng)的表面活性劑相比，所合成的非離子雙子表面活性劑的表面張力和臨界膠束濃度均較小，乳化性能和潤濕性能均較好，可作為水包油型乳化劑使用。
