靜電霧化是液體荷電后庫侖斥力削弱液體表面張力而導致液體破碎成細小液滴的過程。在薄膜制備的眾多方法中，由靜電霧化技術發展而來的靜電霧化沉積法，因其具有顆粒細小、單分散性好、沉積效率高、可實現定向沉積及工藝設備簡單等優點而得到了廣泛關注。微/納米薄膜及顆粒制備過程中，納米顆粒的加入可有效改善薄膜材料的導電性、導熱性以及機械強度，其納米流體在靜電霧化過程中相關特性的研究對薄膜材料的高效制備起著至關重要的作用。在沉積特性方面，對質量分?jǐn)?shù)為6%的石墨~Nafion/乙醇納米流體在錐射流模式下液滴的沉積粒徑及分布進行了研究；對石墨烯~Nafion納米流體在錐射流模式下的沉積均勻性問題進行了研究。納米流體的霧化特性方面，利用PDA技術對不同TiO2-乙醇納米流體的霧化液滴粒徑進行研究，得到了不同霧化模式下液滴粒徑的分布情況，并對霧化過程中的流場進行了測量；對影響納米流體霧化錐角的因素進行了研究，結果表明極間距、毛細管直徑以及基板種類均對霧化錐角有影響。借助Comsol軟件對多種納米流體在錐射流模式下液滴的下落軌跡進行了仿真模擬，并與試驗結果進行了對比分析。綜上所述，納米流體的霧化特性、沉積特性以及仿真模擬均有較為系統的研究，但針對納米流體靜電霧化模式轉變的研究相對較少。不同工況下，納米流體的穩定霧化區間存在明顯差異，其霧化模式的確定有利于納米流體穩定霧化調控方法的制定，從而大大提高工業應用過程中薄膜/顆粒制備的生產效率。

納米流體在表面張力、電導率等方面與普通流體差異較大。納米流體物性的改變影響了荷電弛豫時間以及流體動力學弛豫時間，弛豫時間的變化直接影響到流體的霧化模式。靜電霧化是復雜的荷電多相流動，荷電液滴在多場耦合作用下存在變形、破碎、分離以及聚并等重要現象，納米顆粒的加入使耦合場作用下的電流體動力學特性變得極為復雜。文中借助高速數碼攝像技術，針對不同組份的石墨~乙醇納米流體及銀~乙醇納米流體，對其電場作用下靜電霧化的顯微演變過程進行可視化研究，分析不同物性參數對納米流體靜電霧化模式轉變的影響。

納米流體的表面張力

表面張力是決定τH的關鍵參數，采用重力法對不同質量分?jǐn)?shù)納米流體的表面張力進行了測量。結果如圖1所示，隨著納米顆粒質量分?jǐn)?shù)的增大，相對表面張力逐漸減小。納米流體中的部分石墨顆粒會漂浮于液滴表面，疏水性較好的納米顆粒，使原本光滑平整的氣液兩相界面變得粗糙，減小了流體的表面張力。當納米顆粒質量分?jǐn)?shù)達到0.1%時，納米流體的表面張力減小了17%——25%.

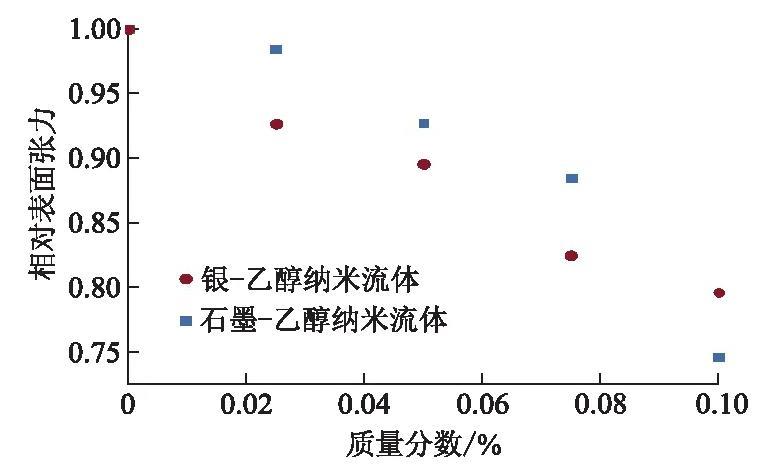

圖1質量分?jǐn)?shù)與相對表面張力的關系

質量分?jǐn)?shù)對納米流體霧化模式的影響

流量為0.5μL·s-1時，質量分?jǐn)?shù)對納米流體霧化模式的影響如圖2所示。圖中區間①為滴狀模式，區間②為紡錘模式，區間③為錐射流模式，區間④為多股射流模式。

質量分?jǐn)?shù)的變化影響著納米流體的表面張力和電導率，τc/τH是兩者對霧化模式影響的綜合判斷標準。乙醇的流體動力學弛豫時間τH=11.3μs,荷電弛豫時間τc=4.3μs,τc/τH=0.36在同一數量級范圍內，這表明無水乙醇在靜電霧化過程中表面電荷遷移速度與毛細波傳播速度相似，受兩者的共同作用，在較低場強下呈現出紡錘模式。

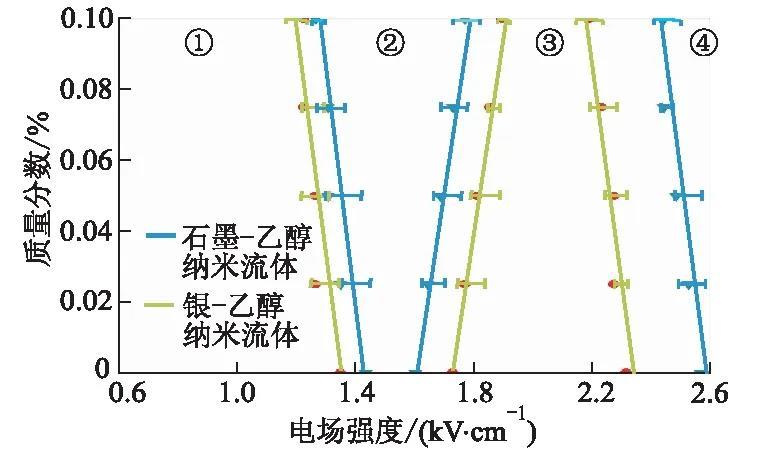

圖2不同質量分?jǐn)?shù)納米流體的霧化模式區間圖

加入納米顆粒后τc/τH的變化如表1所示。納米顆粒的加入使得τc/τH逐漸升高并更接近于1,這表明納米顆粒的加入讓流體表面毛細波受到表面電荷遷移的阻尼逐漸升高，加速了流體由滴狀模式向紡錘模式的轉變，使得模式轉變所需臨界電場強度逐漸降低。在質量分?jǐn)?shù)相同時，石墨~乙醇納米流體的τc/τH始終小于銀~乙醇納米流體的τc/τH,因此，由滴狀模式進入紡錘模式時石墨~乙醇納米流體所需電場強度更高（圖2區間①→②）。

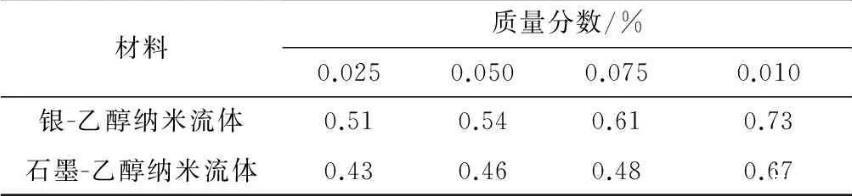

表1納米流體的τc/τH值

相比較而言，銀~乙醇納米流體的τc/τH更接近于1,這表明靜電力與機械力對其霧化模式的影響不相上下，因此打破兩者平衡所需電場強度更高。同時，在流量恒定時，流體流動引發的毛細波相同，此時流體表面電荷遷移帶來阻尼的大小決定了流體的霧化模式。相較于銀~乙醇納米流體，石墨~乙醇納米流體的電導率低，在相同場強作用下，表面電荷的遷移速度小，毛細波受到電荷遷移的阻尼增大，因此，石墨~乙醇納米流體率先進入了錐射流模式（圖2區間②→③）。當質量分?jǐn)?shù)增加到0.1%時，納米流體的電導率上升了40%——60%,而表面張力僅降低了17%——25%,此時電導率對流體的霧化模式起主導作用。而電導率的升高使得表面電荷的遷移速度增大，電荷迅速聚集于液體尖端，流體受庫侖斥力影響減弱，致使流體進入錐射流模式所需場強隨納米流體質量分?jǐn)?shù)的增大而增大。

進入錐射流模式后，液錐表面分布大量電荷，在電場作用下，逐漸向液錐尖端集聚。當錐射流無法及時將電荷釋放時，流體就進入了多股射流模式（圖2區間③→④），此時流體自身電荷遷移能力的強弱決定了進入多股射流模式的條件。銀~乙醇納米流體的電導率較高，電荷更易集聚于液錐尖端，率先達到錐射流模式進入多股射流模式的臨界電場強度，所以銀~乙醇納米流體率先進入多股射流模式。

流量對石墨~乙醇納米流體霧化模式的影響

流量是影響納米流體霧化特性的另一重要參數。尋找在較大流量下依然能保持穩定霧化效果的區間，對工業應用具有十分重要的意義。質量分?jǐn)?shù)為0.1%的納米流體在不同流量下霧化模式隨電壓的變化區間如圖3所示，區間①為滴狀模式，區間②為紡錘模式，區間③為錐射流模式，區間④為多股射流模式。相同電場強度下隨著流量的增加，單位體積流體荷電量也隨之減小。因此，流體從滴狀模式進入紡錘模式所需電場強度逐漸升高（圖3區間①→②）。由圖3區間②可知，隨著流量的增大紡錘模式所占區間逐漸增大。低流速（<2μL·s-1）狀態下，電場強度增大，流體表面集聚大量電荷，致使液體表面張力降低，霧化模式也就從紡錘模式逐步向錐射流模式過渡（圖3區間②→③）。納米流體的錐射流模式僅僅發生在流量低于2μL·s-1時，并且隨著流量的增大，錐射流模式所在區間迅速減小直至消失（圖3區間③）。電場對流體荷電的能力有限，流量的增加使得流體不穩定性增大，大部分電荷無法聚集至液錐表面，從而導致錐射流模式隨著流量的增大，其霧化區間迅速消失。

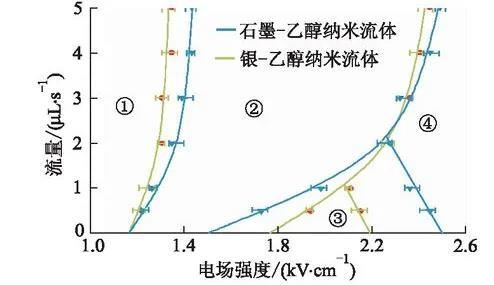

圖3質量分?jǐn)?shù)為0.1%的納米流體在不同流量下

高流速情況下，多股射流的形成原因與低流速時并不相同。高流速情況下，流體穩定性降低，流體表面機械振動增強，電荷集聚于液體尖端，隨著電場強度的增大，集聚于液體尖端的電荷迅速增多，使集聚電荷的尖端呈現出射流模式，納米流體的霧化模式因此直接過渡到多股射流模式（圖3區間②→④）。

結論

1）隨著質量分?jǐn)?shù)增加到0.1%的過程中，納米流體表面張力下降了17%——25%,電導率卻升高了40%——60%.兩者的變化導致納米流體的τc/τH隨質量分?jǐn)?shù)的升高呈現上升趨勢。

2）低流速工況下，銀~乙醇納米流體率先進入紡錘模式，由紡錘模式向錐射流模式過渡時臨界電場強度卻高于石墨~乙醇納米流體，且隨著質量分?jǐn)?shù)的升高，納米流體的錐射流模式區間呈現縮趨勢。由錐射流模式向多股射流模式轉變的過程中，銀~乙醇納米流體率先進入且隨著質量分?jǐn)?shù)的升高，臨界電場強度逐漸降低。

3）高流速工況下，錐射流模式消失，靜電霧化模式由紡錘模式直接進入多股射流模式。流量的增大使得霧化穩定性不理想，且進入各霧化模式的臨界電場強度均有所升高。
