3結果與討論

3.1結構表征

3.1.1紅外光譜分析

利用傅里葉變換紅外光譜儀表征起泡劑ULT-1及中間產物的分子結構，結果如圖2、圖3、圖4所示。從圖2、圖3、圖4可知：2 854 cm?1和2 922 cm?1處的峰為C—H的伸縮振動吸收峰，1 468 cm?1處的峰為C—H的彎曲振動吸收峰，1 206 cm?1和1 251 cm?1處的峰為與硫酸酯連接的C—O的伸縮振動吸收峰，1 080 cm?1處的峰為醚鍵C—O的伸縮振動吸收峰，均與起泡劑ULT-1及中間產物的分子結構的官能團相對應，表明成功合成了所設計的起泡劑。

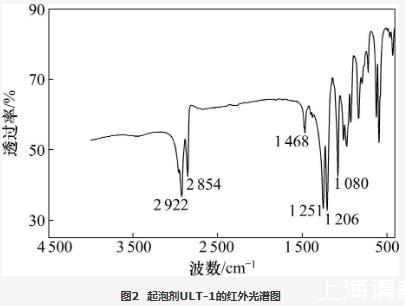

圖2起泡劑ULT-1的紅外光譜圖

圖3環氧醚的紅外光譜圖

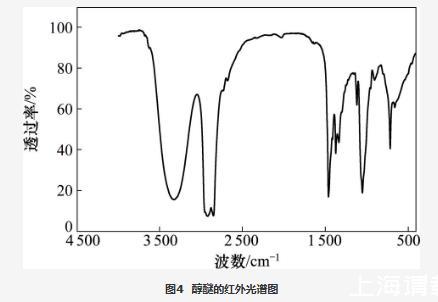

圖4醇醚的紅外光譜圖

3.1.2質譜分析

利用電噴霧質譜法表征起泡劑ULT-1的分子結構，結果如圖5所示。從圖5可知：起泡劑ULT-1的相對分子質量為764，脫去2個Na+后的陰離子碎片相對分子質量為718，帶2個負電荷，質荷比為359，與質譜圖上359.148 49的峰一致，265.147 90的峰為雜質十二烷基硫酸鈉脫去1個Na+后的陰離子碎片形成的，表明成功合成了所設計的起泡劑。

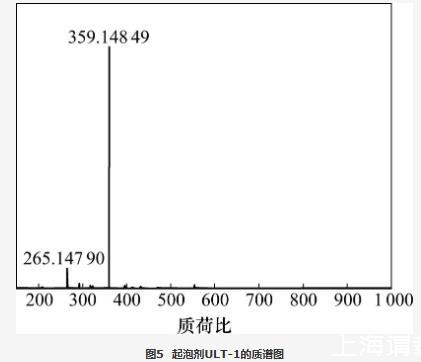

圖5起泡劑ULT-1的質譜圖

3.2表面張力

當起泡條件相同時，起泡劑水溶液的表面張力越低，發泡體積越高。配制一系列濃度梯度的起泡劑ULT-1水溶液，利用接觸角/表面張力測量儀采用懸滴法測量表面張力與起泡劑ULT-1質量分數的關系，結果如圖6所示。從圖6可知：當起泡劑ULT-1質量分數小于0.05%時，表面張力隨起泡劑ULT-1質量分數的提高快速降低；當起泡劑ULT-1質量分數大于0.05%時，表面張力降幅越來越?。划斊鹋輨︰LT-1質量分數提高至0.2%時，表面張力降至20.40 mN/m，較蒸餾水降低了71.82%，繼續提高起泡劑ULT-1的質量分數，表面張力不再降低。表明新型起泡劑ULT-1在較低濃度時即達到較低的表面張力，有利于提高發泡體積。

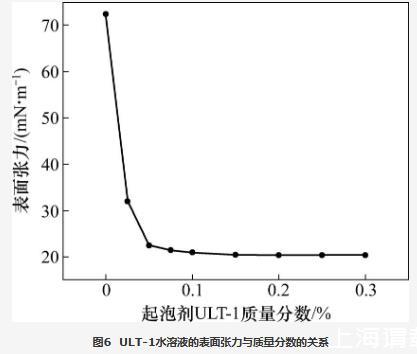

圖6 ULT-1水溶液的表面張力與質量分數的關系

3.3起泡性能

起泡性能主要是指起泡能力和泡沫穩定性。發泡體積V0反映了起泡能力，析液半衰期t1/2反映了泡沫穩定性。在室溫下，稱取一定質量的起泡劑ULT-1于攪拌杯中，加入100 mL蒸餾水，置于攪拌器之上，以轉速11 000 r/min攪拌1 min。攪拌完畢后，立即取下攪拌杯，同時啟動秒表，開始記錄消泡時間，將攪拌杯中的所有物質全部倒入1 000 mL量筒中，讀取發泡體積和從泡沫中析出50 mL液體的時間，即為半衰期。通過改變起泡劑ULT-1的質量測量起泡性能與起泡劑質量分數的關系，結果如圖7所示。從圖7可知：隨起泡劑ULT-1質量分數的提高，發泡體積增加幅度較大，半衰期緩慢增加。當ULT-1質量分數升到0.2%時，發泡體積達到501 mL，半衰期達到1 440 s，繼續提高質量分數發泡體積和半衰期基本不變，表明研制的新型起泡劑ULT-1低濃度時即具有較高的起泡性能，發泡體積高，泡沫半衰期長。同時，對比評價了常用起泡劑的半衰期，結果如表1所示。從表1可知：質量分數為0.2%的起泡劑ULT-1與質量分數為0.5%的常規起泡劑相比，泡沫半衰期可提高3倍以上。

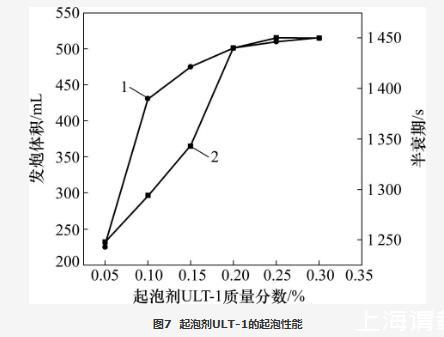

圖7起泡劑ULT-1的起泡性能

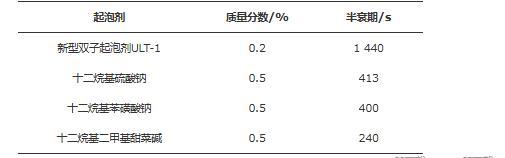

表1起泡劑的半衰期對比

3.4抗鹽性能

利用抗NaCl污染的能力評價質量分數為0.2%起泡劑ULT-1水溶液的抗鹽性能。在室溫下，稱取0.2 g起泡劑ULT-1于攪拌杯中，加入100 mL蒸餾水，置于攪拌器之上，以轉速11 000 r/min攪拌1 min。直接加入一定量的NaCl，以轉速11 000 r/min攪拌1 min，測量發泡體積和半衰期。通過改變NaCl的質量分數測量起泡性能，結果如圖8所示。從圖8可知：當NaCl質量分數在2%以內時，發泡體積和半衰期緩慢增大，當NaCl質量分數繼續增大時，發泡體積和半衰期緩慢降低；當NaCl質量分數達10%時，發泡體積和半衰期仍能保持較高水平，表明研制的新型起泡劑ULT-1具有較好的抗鹽性能。

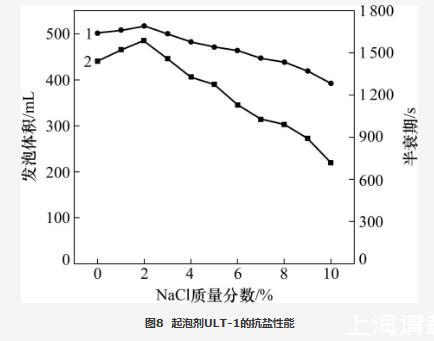

圖8起泡劑ULT-1的抗鹽性能

3.5抗溫性能

將起泡劑溶液在一定溫度下老化一定時間后，測試其發泡體積和泡沫半衰期的變化以評價其抗溫性能。稱取0.2 g起泡劑ULT-1于攪拌杯中，加入100 mL蒸餾水，置于攪拌器之上，以轉速11 000 r/min攪拌1 min。裝入老化罐，放入滾子加熱爐，在一定溫度下滾動16 h，取出冷卻至室溫，以轉速11 000 r/min攪拌1 min，測量發泡體積和半衰期。通過改變老化溫度測量起泡性能與老化溫度的關系，結果如圖9所示。從圖9可知：0.2%的新型起泡劑溶液在一定溫度范圍內(20~70℃)，隨著老化溫度的升高起泡性能基本不變，表明研制的新型起泡劑ULT-1具有較好的抗溫性能。

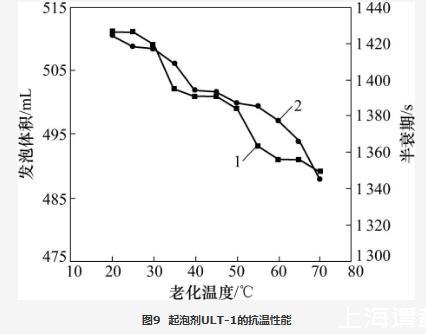

圖9起泡劑ULT-1的抗溫性能

3.6煤樣潤濕性

煤樣潤濕性變化主要反映了起泡劑在煤樣表面的吸附與脫附情況，可以根據接觸角θ判斷潤濕性情況。通常把θ=90°作為是否潤濕的界限，θ>90°表明不潤濕，θ<90°表明潤濕，θ越小，潤濕性能越好。分別取滇東黔西地區的松河15號煤樣、恩洪16號煤樣和天井8號煤樣，利用接觸角/表面張力測量儀通過五點擬合法分別測量純水在原始煤樣(A狀態)、0.2%起泡劑ULT-1溶液浸泡1 h烘干的煤樣(B狀態)、0.2%起泡劑ULT-1溶液浸泡1 h后低速水流沖洗1 h烘干的煤樣(C狀態)表面的接觸角，結果如圖10所示。將C狀態接觸角與B狀態接觸角的差值定義為接觸角增加值，C狀態接觸角與A狀態接觸角的比值定義為潤濕性恢復值，間接反映了新型起泡劑ULT-1在煤樣表面的脫附程度，潤濕性恢復值越大，越易脫附，脫附程度越大。原始煤樣接觸角均大于90°，為水不潤濕(A狀態)，起泡劑ULT-1在煤樣表面吸附后接觸角均小于90°，將煤樣表面變?yōu)橹卸葷櫇?B狀態)，但是低速水流沖洗吸附了起泡劑ULT-1的煤樣1 h后，接觸角均明顯增大，松河15號與天井8號煤樣的接觸角增加38°以上，接近90°，變?yōu)槿鯘櫇?C狀態)，恩洪16號煤樣的接觸角增加43°以上，超過90°，變?yōu)椴粷櫇?C狀態)。各煤樣潤濕性恢復值均超過69%，天井8號潤濕性恢復值最高達到93.70%，表明新型起泡劑ULT-1在煤層氣排液開采過程中易于脫附，有利于儲層保護。

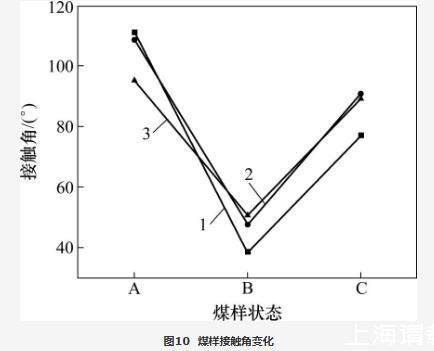

圖10煤樣接觸角變化

4結論

1)基于起泡劑的分子結構與起泡量、泡沫穩定性的關系，研制了在較低濃度時起泡量高、泡沫穩定性好的新型分子結構的煤層氣井用高效雙子型起泡劑ULT-1。

2)利用紅外光譜、質譜進行新型起泡劑ULT-1分子結構表征，起泡劑ULT-1分子中具有硫酸酯鍵、醚鍵、碳氫鍵等官能團，與分子結構設計一致。

3)質量分數為0.2%的起泡劑ULT-1水溶液的表面張力達到20.40 mN/m，較純水降低了71.82%，發泡體積達501 mL，泡沫半衰期達1 440 s，與質量分數為0.5%的常規起泡劑相比，泡沫半衰期提高3倍以上。起泡劑ULT-1的抗鹽性能與抗溫性能較高，在煤巖表面易于脫附，煤樣潤濕性恢復值最高達93.70%，有利于儲層保護。
