1.2 復(fù)配協(xié)同體系的構(gòu)建與滅火效能提升

短鏈氟碳泡沫滅火劑的性能優(yōu)化核心在于科學(xué)構(gòu)建復(fù)配協(xié)同體系，這一過程需精準(zhǔn)篩選具有互補作用的表面活性劑組分，通過調(diào)控分子間相互作用（如靜電引力、疏水作用、空間位阻）實現(xiàn)界面行為與聚集結(jié)構(gòu)的定向優(yōu)化。其核心策略主要涉及組分類型匹配、結(jié)構(gòu)適配以及濃度協(xié)同效應(yīng)的調(diào)控，并通過實驗驗證復(fù)配體系的協(xié)同機制。圖2為復(fù)配協(xié)同機制的實驗驗證。由圖2可知，短鏈氟碳泡沫滅火劑復(fù)配協(xié)同體系的滅火效能顯著提升。

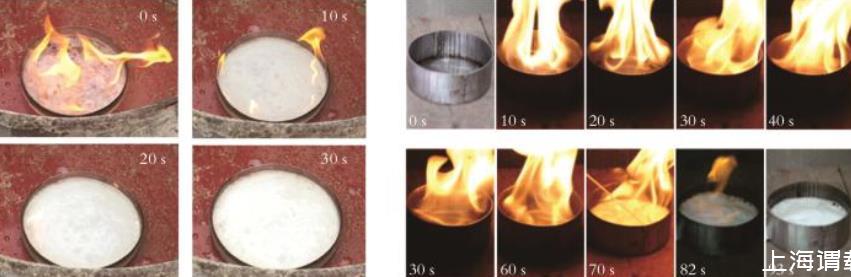

圖2   復(fù)配協(xié)同機制的實驗驗證

（a） AFFF滅火效果 （b） F?1滅火性能測試

1.2.1 組分類型匹配與結(jié)構(gòu)適配

通過結(jié)合離子型（陰/陽離子）氟碳表面活性劑與非離子型碳?xì)浔砻婊钚詣?，突破單一組分性能極限，同時利用支鏈化、苯環(huán)引入等設(shè)計增強疏水鏈兼容性并抑制氟碳鏈結(jié)晶傾向。

1.2.2 濃度協(xié)同效應(yīng)

優(yōu)化復(fù)配比例可顯著降低CMC，從而減少氟碳表面活性劑的用量（降幅可達(dá)30%～50%），同時維持或增強泡沫性能。

1.2.3 復(fù)配協(xié)同機制的實驗驗證

復(fù)配協(xié)同機制的實驗驗證需通過多尺度表征深入解析。M.Y.PENG等通過支鏈化C6全氟叔碳表面活性劑（PBAF）與CTAB的復(fù)配（物質(zhì)的量比為1∶10），顯著降低CMC至0.008 1 mmol/L，表面張力達(dá)18.9 mN/m；所制F?1滅火劑33.0 s可撲滅正庚烷火，其性能超越商用AFFF（47.0 s），且析液時間達(dá)234.0 s，表明短鏈支化復(fù)配體系兼具高效與環(huán)保特性。Z.H.LIU等設(shè)計了Y型雙短氟碳鏈表面活性劑（（FC6HC6）2?CHOSO3Na），其疏水端呈Y型結(jié)構(gòu)，可在氣/液界面形成致密單層，表面張力降至13.5 mN/m，并在環(huán)己烷表面實現(xiàn)0.5 s內(nèi)2.89 cm2的快速鋪展；復(fù)配滅火劑泡沫析液時間為1 396.0 s，30.0 s可滅火，證實雙短氟鏈Y型結(jié)構(gòu)高效環(huán)保。

2 短氟碳鏈界面行為的MD研究

2.1 界面體系的MD模擬與力場開發(fā)

2.1.1 MD研究內(nèi)容

MD模擬作為在分子層面解析復(fù)雜界面行為的強有力工具，通過數(shù)值求解牛頓運動方程追蹤粒子時空軌跡，能夠獲取難以通過實驗直接觀測的微觀動態(tài)信息與熱力學(xué)機制（如界面吸附構(gòu)型、表面壓分布及氫鍵網(wǎng)絡(luò)演化），可為揭示短氟碳鏈表面活性劑及其復(fù)配體系在氣/液界面的構(gòu)效關(guān)系、自組裝行為和泡沫穩(wěn)定機制提供獨特視角。該技術(shù)的可靠性核心依賴于4個要素：精確描述原子/分子相互作用的力場模型、基于經(jīng)典牛頓力學(xué)（或朗之萬/布朗動力學(xué)）的運動方程積分算法、合理的原子初始坐標(biāo)與速度分布設(shè)定，以及通過熱浴/壓浴技術(shù)實現(xiàn)的環(huán)境參數(shù)（溫度、壓力）調(diào)控。該技術(shù)在短氟碳鏈復(fù)配體系研究中展現(xiàn)出突出優(yōu)勢，可動態(tài)解析吸附動力學(xué)與分子有序排列規(guī)律，闡明特殊界面膜的結(jié)構(gòu)與力學(xué)性質(zhì)。這些微觀機制的獲取不僅能彌補實驗觀測的局限，也成為優(yōu)化實驗設(shè)計和預(yù)測復(fù)雜體系性質(zhì)的重要互補手段。MD模擬憑借其提供原子尺度動態(tài)與靜態(tài)信息的核心優(yōu)勢，成為解析短氟碳鏈復(fù)配體系氣/液界面微觀行為的強有力工具。

2.1.2 MD模擬流程

短氟碳鏈復(fù)配體系的MD模擬研究依賴于嚴(yán)謹(jǐn)?shù)慕！⒕_的力場參數(shù)化與模型選擇及合理的模擬設(shè)置。在體系建模階段，初始結(jié)構(gòu)構(gòu)建可借助高效工具完成：PACKMOL基于迭代算法組裝復(fù)雜界面體系（如表面活性劑單層/脂質(zhì)雙層），Moltemplate支持高度自定義拓?fù)浣Y(jié)構(gòu)參數(shù)化輸出，CHARMM?GUI則提供網(wǎng)頁化界面，簡化溶液/膜界面模型的搭建流程。模型建立的流程如圖3所示。

圖3   模型建立的流程

力場參數(shù)化與模型選擇是模擬的核心。針對含氟分子，需特別關(guān)注氟原子的高電負(fù)性、小范德華半徑及其獨特的“疏氟作用”，這要求對范德華參數(shù)和原子電荷進行高精度標(biāo)定。參數(shù)化策略包括利用量子化學(xué)計算方法（例如，使用Sobtop程序進行Hessian矩陣分析）自動計算鍵角/二面角力常數(shù)；采用Gaussian軟件進行結(jié)構(gòu)優(yōu)化，并基于優(yōu)化后的結(jié)構(gòu)，利用Multiwfn程序通過靜電勢（如RESP電荷）擬合或原子偶極校正（ADCH）方法計算高精度原子電荷；力場參數(shù)則優(yōu)先從專用參數(shù)庫獲取，例如通過CGenFF服務(wù)器生成官方參數(shù)，或直接選用已參數(shù)化的非極化力場（如APPLE&P、OPLS?AA）。力場模型需根據(jù)研究的目標(biāo)（如分辨率與效率要求）進行選擇，常見的力場模型有全原子（AA）、聯(lián)合原子（UA）和粗?；–G）。針對短氟碳鏈復(fù)配體系在氣/液界面的研究，經(jīng)典的全原子CHARMM力場因其對表面活性劑體系具有充分的驗證基礎(chǔ)和良好的可靠性而被廣泛采用。該力場的勢能函數(shù)全面，涵蓋鍵伸縮、鍵角彎曲、二面角扭轉(zhuǎn)、離平面振動等成鍵作用，以及由Lennard?Jones范德華勢和庫侖靜電勢主導(dǎo)的非鍵作用。

模擬設(shè)置的核心環(huán)節(jié)包括模擬引擎選擇、系綜設(shè)定、能量最小化與周期邊界條件設(shè)置，需根據(jù)體系特性與計算目標(biāo)進行配置。

模擬引擎選擇：需依據(jù)體系特性和計算需求確定。GROMACS以高并行效率與廣泛力場支持適用于生物?材料交叉體系；NAMD擅長處理含金屬界面的大規(guī)模QM/MM模擬；OpenMM憑借強大的GPU加速能力支持極化力場開發(fā)；Desmond則針對有機分子體系的長時尺度采樣進行優(yōu)化。

系綜設(shè)定：需匹配目標(biāo)物理環(huán)境。NPT（恒溫恒壓）系綜能反映常壓下體積弛豫過程，是研究溶液/界面體系（如氣/液界面吸附層結(jié)構(gòu)）的首選；NVT（恒溫恒容）系綜適用于固定體積下的性質(zhì)計算；NVE（微正則）系綜用于考察能量守恒過程。

能量最小化：此步驟用于消除初始構(gòu)象中的原子重疊和應(yīng)力，是正式模擬前的必要準(zhǔn)備。常采用的混合策略：先利用最速下降法（SD）快速釋放強排斥力，再切換到共軛梯度法（CG）進行精細(xì)優(yōu)化直至收斂。由于計算代價高，（準(zhǔn)）牛頓法通常不適用于大型體系。

周期邊界條件設(shè)置：此步驟的關(guān)鍵在于規(guī)避虛假鏡像相互作用。界面體系法線方向（z軸）需預(yù)留足夠厚度的溶劑層，x?y平面尺寸應(yīng)能容納分子聚集體的預(yù)期漲落范圍。一般而言，體系的最小鏡像距離應(yīng)大于等于設(shè)定的非鍵相互作用截斷半徑，最終必須通過系統(tǒng)地改變盒子尺寸來驗證，確保關(guān)鍵性質(zhì)（如體相密度、界面張力）的計算結(jié)果達(dá)到收斂。
