3. 結(jié)果與討論

3.1 表面壓-面積等溫線分析

利用Kibron LB膜分析儀記錄的表面壓-面積(π-A)等溫線是表征單分子層成膜性能的重要依據(jù)。如圖1所示，C6DHQA和C16DMQA在氣-液界面均表現(xiàn)出典型的兩親性分子成膜特征。在較大的分子面積區(qū)域，表面壓接近于零，表明分子以氣態(tài)或氣-液擴(kuò)張態(tài)存在；隨著滑障壓縮，表面壓逐漸上升，經(jīng)歷液態(tài)擴(kuò)張相和凝聚相，最終達(dá)到固態(tài)堆積相。

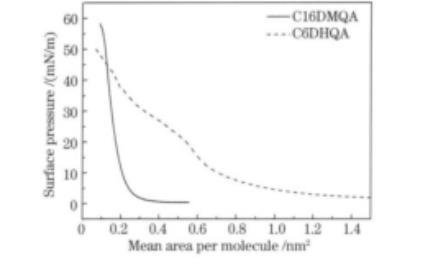

圖1 C6DHQA和C16DMQA的π-A等溫線(25℃)

C16DMQA的等溫線整體向更大的分子面積方向移動(dòng)，其極限分子面積(外推至表面壓為零時(shí)的面積)約為0.85 nm2/分子，明顯大于C6DHQA的0.62 nm2/分子。這一差異主要源于C16DMQA較長(zhǎng)的十六烷基鏈在氣-液界面占據(jù)更大的空間。值得注意的是，C16DMQA的等溫線在高壓區(qū)(>30 mN/m)表現(xiàn)出更陡峭的斜率，表明其單分子層具有更高的壓縮模量和更好的膜穩(wěn)定性。這歸因于長(zhǎng)烷基鏈之間更強(qiáng)的疏水相互作用和范德華力，使分子在界面排列更加緊密有序。Kibron系統(tǒng)的高靈敏度傳感器(分辨率優(yōu)于0.01 mN/m)能夠精確捕捉等溫線中的細(xì)微變化，為判斷膜相態(tài)轉(zhuǎn)變提供了可靠依據(jù)。

通過(guò)Kibron系統(tǒng)的精確控制，我們選擇在25 mN/m的表面壓下進(jìn)行LB膜沉積。在此壓力下，兩種分子均處于穩(wěn)定的凝聚相狀態(tài)，單分子層具有良好的機(jī)械強(qiáng)度和均勻性，有利于獲得高質(zhì)量的轉(zhuǎn)移膜。

3.2 紫外-可見(jiàn)吸收光譜分析

圖2 C6DHQA和C16DMQA的紫外-可見(jiàn)吸收光譜

圖2(a)顯示了兩種化合物在氯仿稀溶液中的紫外-可見(jiàn)吸收光譜。C6DHQA在約520 nm處表現(xiàn)出喹吖啶酮母核的特征吸收峰，歸屬于S?→S?的π-π 電子躍遷。相比之下，C16DMQA的吸收峰明顯紅移至約535 nm，且吸收帶略微變寬。這種紅移現(xiàn)象表明，隨著烷基鏈長(zhǎng)度的增加，分子的有效共軛程度或分子內(nèi)電荷轉(zhuǎn)移特性發(fā)生改變，導(dǎo)致HOMO-LUMO能級(jí)間隔減小。長(zhǎng)烷基鏈可能通過(guò)誘導(dǎo)效應(yīng)或改變分子的平面性和電子云分布，影響喹吖啶酮母核的電子結(jié)構(gòu)。

當(dāng)形成LB膜后[圖2(b)]，兩種材料的吸收光譜均較溶液狀態(tài)發(fā)生明顯紅移。C6DHQA的LB膜吸收峰位于約545 nm，較溶液紅移約25 nm；C16DMQA的LB膜吸收峰位于約560 nm，較溶液紅移約25 nm。這種紅移現(xiàn)象是有機(jī)染料分子形成J-聚集體的典型光譜特征。J-聚集體是由分子以"頭-尾"方式排列形成的一維或準(zhǔn)一維聚集體結(jié)構(gòu)，其激子能級(jí)分裂導(dǎo)致吸收峰紅移和可能的窄化。

C16DMQA的LB膜吸收峰較C6DHQA進(jìn)一步紅移約15 nm，且吸收帶明顯寬化。這表明在C16DMQA的LB膜中，J-聚集體的形成更為充分，分子間的激子耦合作用更強(qiáng)。長(zhǎng)烷基鏈不僅增強(qiáng)了分子的疏水性，提高了在氣-液界面的穩(wěn)定性，更重要的是，它通過(guò)調(diào)節(jié)分子的空間位阻和堆積方式，促進(jìn)了分子間π-π相互作用的有效重疊，從而形成了更大尺寸或更有序的聚集體結(jié)構(gòu)。

3.3 穩(wěn)態(tài)熒光光譜分析

圖3 C6DHQA和C16DMQA在氯仿溶液(a)和LB膜(b)中的熒光發(fā)射光譜(激發(fā)波長(zhǎng)480 nm)

熒光光譜研究揭示了分子激發(fā)態(tài)性質(zhì)對(duì)環(huán)境變化的敏感性。在氯仿溶液中[圖3(a)]，兩種化合物均表現(xiàn)出強(qiáng)的黃綠色熒光發(fā)射。C6DHQA的熒光光譜呈現(xiàn)三個(gè)明顯的振動(dòng)峰，分別位于約535 nm、575 nm和620 nm，與吸收光譜呈現(xiàn)良好的鏡像對(duì)稱關(guān)系。這種鏡像對(duì)稱性是有機(jī)熒光分子在稀溶液中表現(xiàn)為孤立單體行為的典型特征，表明激發(fā)態(tài)弛豫過(guò)程主要受分子內(nèi)結(jié)構(gòu)弛豫控制，分子間相互作用可以忽略。

C16DMQA溶液的熒光光譜同樣呈現(xiàn)三個(gè)振動(dòng)峰，但整體紅移至約550 nm、590 nm和635 nm，與吸收光譜的紅移趨勢(shì)一致。值得注意的是，C16DMQA的熒光量子產(chǎn)率略低于C6DHQA，這可能與長(zhǎng)烷基鏈引入的額外振動(dòng)自由度導(dǎo)致的非輻射躍遷增強(qiáng)有關(guān)。

形成LB膜后[圖3(b)]，兩種材料的熒光特性發(fā)生顯著變化。首先，鏡像對(duì)稱關(guān)系被打破，LB膜的熒光光譜相對(duì)于吸收光譜的斯托克斯位移明顯增大，且振動(dòng)結(jié)構(gòu)變得不明顯。這種變化表明，在固態(tài)薄膜中，激發(fā)態(tài)能量弛豫過(guò)程受到分子間相互作用的強(qiáng)烈影響，激子可以在相鄰分子間發(fā)生遷移和能量轉(zhuǎn)移。其次，兩種材料LB膜的第三個(gè)熒光峰(長(zhǎng)波方向)相對(duì)強(qiáng)度表現(xiàn)出顯著差異：C6DHQA的第三個(gè)峰相對(duì)較弱，而C16DMQA的第三個(gè)峰強(qiáng)度明顯增加，幾乎與第二個(gè)峰強(qiáng)度相當(dāng)。

這種差異反映了不同烷基鏈長(zhǎng)度對(duì)分子堆積方式和激發(fā)態(tài)動(dòng)力學(xué)的影響。在C16DMQA的LB膜中，由于分子排列更緊密，分子間相互作用更強(qiáng)，可能形成了更多的陷阱態(tài)或激基締合物(excimer)發(fā)射中心，導(dǎo)致長(zhǎng)波發(fā)射成分增強(qiáng)。同時(shí)，強(qiáng)耦合的J-聚集體可能產(chǎn)生新的輻射躍遷通道，改變了熒光光譜的相對(duì)強(qiáng)度分布。

3.4 時(shí)間分辨熒光光譜分析

表1 C6DHQA 和 C16DMQA 溶液及多層 LB 的熒光壽命和組分

時(shí)間分辨熒光光譜提供了關(guān)于激發(fā)態(tài)壽命和衰減動(dòng)力學(xué)的詳細(xì)信息。在稀溶液中，C6DHQA和C16DMQA均表現(xiàn)出單指數(shù)衰減特征，熒光壽命分別為約21 ns和22 ns。這一數(shù)值與典型的喹吖啶酮類化合物相符，反映了孤立分子的本征輻射躍遷壽命。長(zhǎng)烷基鏈的引入對(duì)單分子熒光壽命影響較小，說(shuō)明在溶液中分子間距離足夠大，烷基鏈主要起溶解性調(diào)節(jié)作用，對(duì)核心發(fā)光單元的電子結(jié)構(gòu)影響有限。

然而，當(dāng)形成LB膜后，兩種材料的熒光衰減均呈現(xiàn)明顯的多指數(shù)特征，需要用三指數(shù)函數(shù)擬合才能獲得滿意的擬合效果。這種復(fù)雜的衰減動(dòng)力學(xué)表明，在固態(tài)薄膜中存在多種不同微環(huán)境的激發(fā)態(tài)物種?？焖偎p組分(τ? < 2 ns)可能來(lái)源于表面缺陷或無(wú)序區(qū)域的非輻射失活；中間組分(τ? ≈ 3-7 ns)可能對(duì)應(yīng)于部分有序區(qū)域的激子輻射復(fù)合；慢衰減組分(τ? ≈ 12-18 ns)則可能與高度有序區(qū)域或孤立分子的發(fā)射有關(guān)。

特別值得注意的是，C16DMQA的LB膜平均熒光壽命(<τ> = 3.8 ns)明顯短于C6DHQA的LB膜(<τ> = 7.2 ns)。這種差異主要源于C16DMQA分子在基底上更緊密的排列和更強(qiáng)的分子間相互作用。長(zhǎng)烷基鏈促進(jìn)了分子在氣-液界面的緊密堆積，形成LB膜后，分子間距離減小，π-π堆積作用增強(qiáng)，導(dǎo)致激子擴(kuò)散長(zhǎng)度增加，更容易到達(dá)非輻射復(fù)合中心。同時(shí)，強(qiáng)耦合的J-聚集體可能產(chǎn)生超輻射效應(yīng)或增加非輻射躍遷通道，進(jìn)一步縮短激發(fā)態(tài)壽命。

此外，C16DMQA LB膜中第三個(gè)熒光峰(長(zhǎng)波發(fā)射)對(duì)應(yīng)的熒光壽命明顯短于前兩個(gè)峰，這與穩(wěn)態(tài)光譜中觀察到的第三個(gè)峰相對(duì)強(qiáng)度增強(qiáng)的現(xiàn)象相呼應(yīng)，支持了該發(fā)射來(lái)源于激基締合物或聚集態(tài)激發(fā)的假設(shè)。

3.5 烷基鏈長(zhǎng)度對(duì)組裝行為的影響機(jī)制

綜合以上光譜研究結(jié)果，可以建立烷基鏈長(zhǎng)度-組裝結(jié)構(gòu)-光學(xué)性能的關(guān)聯(lián)機(jī)制。C16DMQA的長(zhǎng)十六烷基鏈在氣-液界面提供了更強(qiáng)的疏水驅(qū)動(dòng)力和范德華相互作用，使分子能夠以更緊密、更有序的方式排列。Kibron LB膜分析儀的高精度控制確保了這種有序結(jié)構(gòu)能夠被有效轉(zhuǎn)移到固體基底上，形成高質(zhì)量的X型LB膜。

在轉(zhuǎn)移后的LB膜中，長(zhǎng)烷基鏈不僅作為"分子間隔基"調(diào)控喹吖啶酮母核之間的距離，還通過(guò)誘導(dǎo)分子采取特定的傾斜角度，優(yōu)化了π-π軌道的重疊程度。這種優(yōu)化的分子間相互作用促進(jìn)了J-聚集體的形成，導(dǎo)致吸收光譜紅移和激子耦合增強(qiáng)。同時(shí)，緊密的分子堆積增強(qiáng)了激發(fā)態(tài)能量轉(zhuǎn)移和激子遷移，導(dǎo)致熒光壽命縮短和長(zhǎng)波發(fā)射增強(qiáng)。

相比之下，C6DHQA的短己基鏈提供的疏水相互作用較弱，分子在氣-液界面的排列相對(duì)松散，形成的LB膜有序度較低，分子間距離較大，因此表現(xiàn)出較弱的聚集體效應(yīng)和較長(zhǎng)的熒光壽命。

4. 結(jié)論

本研究利用芬蘭Kibron公司先進(jìn)的MicroTrough系列LB膜分析儀，成功制備了兩種烷基取代喹吖啶酮衍生物C6DHQA和C16DMQA的X型LB膜，系統(tǒng)研究了烷基鏈長(zhǎng)度對(duì)其成膜行為和光學(xué)特性的影響。Kibron系統(tǒng)的高靈敏度傳感器(分辨率優(yōu)于0.01 mN/m)、精確的滑障控制(速度范圍0.1-270 mm/min，精度0.1 mm/min)以及穩(wěn)定的鍍膜機(jī)構(gòu)，為獲得高質(zhì)量的LB膜提供了可靠保障。

研究結(jié)果表明，C16DMQA由于長(zhǎng)烷基鏈的疏水相互作用，在氣-液界面表現(xiàn)出更優(yōu)異的成膜性能和更高的膜穩(wěn)定性。其LB膜吸收光譜較溶液紅移約25 nm，證實(shí)了J-聚集體的形成；與C6DHQA相比，C16DMQA的LB膜吸收峰進(jìn)一步紅移約15 nm，表明長(zhǎng)烷基鏈促進(jìn)了分子間更強(qiáng)的激子耦合。穩(wěn)態(tài)熒光光譜顯示，溶液中熒光光譜與吸收光譜呈現(xiàn)鏡像對(duì)稱關(guān)系，而LB膜中這種對(duì)稱性被打破，且C16DMQA的第三個(gè)熒光峰相對(duì)強(qiáng)度顯著增強(qiáng)，反映了聚集態(tài)下復(fù)雜的激發(fā)態(tài)弛豫過(guò)程。

時(shí)間分辨熒光研究揭示，兩種材料在溶液中的熒光壽命約為21-22 ns，形成LB膜后分別縮短至7.2 ns和3.8 ns。C16DMQA更短的熒光壽命歸因于其分子在基底上更緊密的排列和更強(qiáng)的分子間相互作用，導(dǎo)致激子遷移和能量轉(zhuǎn)移過(guò)程增強(qiáng)。這些結(jié)果充分說(shuō)明，通過(guò)調(diào)控烷基鏈長(zhǎng)度可以有效控制喹吖啶酮衍生物的分子組裝行為和光電性能，為設(shè)計(jì)新型有機(jī)光電功能材料提供了重要思路。

本研究也展示了Kibron LB膜分析儀在有機(jī)光電材料研究中的重要作用，其高精度、高靈敏度和優(yōu)異的穩(wěn)定性，使其成為研究分子組裝行為和制備高質(zhì)量LB膜的理想工具。未來(lái)工作將進(jìn)一步利用該系統(tǒng)的模塊化優(yōu)勢(shì)，結(jié)合原位光譜技術(shù)，深入探究LB膜的形成動(dòng)力學(xué)和結(jié)構(gòu)-性能關(guān)系。
