合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響(四)
> 無機(jī)鹽濃度對HPAM不同復(fù)配體系降低界面張力能力的影響(二)
> 列舉幾個(gè)生活中表面張力現(xiàn)象【表面張力在工業(yè)生活中的應(yīng)用】
> 新制備的緩沖氧化物蝕刻液兼具高潤濕性和較小的表面張力
> 微凝膠顆粒在氣液界面處吸附動力學(xué)及動態(tài)方程研究——摘要、介紹、材料及方法
> ?降低界面張力可水系鋅離子軟包電池(AZIBs)循環(huán)耐久性
> 各種表面活性劑性能一覽表
> 內(nèi)分泌物在膠束中的增溶作用——結(jié)論、致謝!
> 生物表面活性劑產(chǎn)生菌的篩選及對PAHs污染環(huán)境的修復(fù)效果研究(三)
> 10種常用表面活性劑水溶液的表面張力測定、泡沫的產(chǎn)生和測試(二)
推薦新聞Info
-
> 五種表面活性劑對粉煤灰基多孔地聚物孔結(jié)構(gòu)與力學(xué)性能的調(diào)控機(jī)制(二)
> 五種表面活性劑對粉煤灰基多孔地聚物孔結(jié)構(gòu)與力學(xué)性能的調(diào)控機(jī)制(一)
> 粉煤灰基多孔地聚物:五種表面活性劑降低堿液表面張力與穩(wěn)定泡沫的效能對比
> 表面活性劑對粉煤灰基多孔地聚物孔結(jié)構(gòu)及性能的調(diào)控機(jī)制研究
> 人工模擬瘤胃體外發(fā)酵技術(shù):纖維發(fā)酵中比表面積與表面張力的調(diào)控作用(二)
> 人工模擬瘤胃體外發(fā)酵技術(shù):纖維發(fā)酵中比表面積與表面張力的調(diào)控作用(一)
> ?翅果油飲品加工工藝的創(chuàng)新與深度解析界面張力儀在其中的應(yīng)用
> 基于界面張力最小化優(yōu)化PS微球制備工藝:SDS與Na?SO?濃度的選擇
> 表面張力降低視角下離子液體促進(jìn)氣體水合物生成的機(jī)理探究
> 低用量、高效率:離子液體促進(jìn)劑實(shí)現(xiàn)水合物生成體系表面張力最大降低53.06%
五種表面活性劑對粉煤灰基多孔地聚物孔結(jié)構(gòu)與力學(xué)性能的調(diào)控機(jī)制(二)
來源:材料導(dǎo)報(bào) 瀏覽 37 次 發(fā)布時(shí)間:2026-04-30
2.3 XRD和FTIR分析
為了分析表面活性劑對多孔地聚物物相組成和化學(xué)組成的影響,對試樣進(jìn)行了 XRD 和 FTIR 表征,結(jié)果如圖8所示。所有試樣均未生成新晶相,仍然能觀察到18~32°之間代表 K-A-S-H 凝膠的饅頭狀寬泛峰,說明加入表面活性劑后不能阻礙地聚物凝膠生成。譜圖中代表石英和莫來石晶體的特征峰明顯,但是峰的強(qiáng)度不同,可以看出摻入離子表面活性劑 Meap-k, SDS, CTAB 后,石英峰強(qiáng)度比摻入非離子表面活性劑 Tween-80, APG 的強(qiáng)度低。研究表明,表面活性劑可以通過吸附到原材料、凝膠和相間邊界的表面上而影響地聚物,石英相的峰強(qiáng)變化可能是由于表面活性劑影響了石英的轉(zhuǎn)化。離子型表面活性劑因其分子結(jié)構(gòu)與石英表面電荷匹配性較差,導(dǎo)致其在石英表面的吸附效率較低。石英顆粒未被過度包裹,堿性溶液與石英的接觸未被顯著抑制,石英溶解量接近未添加表面活性劑的體系。

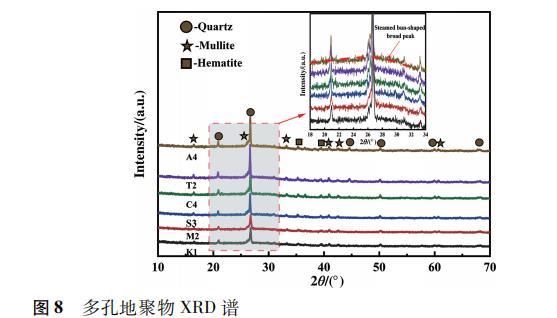

Fig.8 多孔地聚物的XRD譜圖
圖9為不同表面活性劑添加量的多孔地聚物的 FTIR 譜,在1650~1660 cm-1 處的弱峰是由于 O-H 鍵的彎曲振動。這些峰的強(qiáng)度變化可以歸因于多孔地聚物中存在的結(jié)構(gòu)水。在地聚物體系中,尤其是在堿性條件下,KOH 與空氣中的 CO2 反應(yīng),會形成 K2CO3 等碳酸鹽。因此在1410~1430 cm-1處的吸收帶對應(yīng)于 O-C-O 的伸縮振動峰,確認(rèn)了碳酸鹽基團(tuán)的存在。在1079 cm-1 附近的吸收峰歸屬于聚合過程中形成的 Si-O-T (T為Al或K)鍵的不對稱伸縮振動,是與堿性鋁硅酸鹽凝膠相關(guān)的重要峰,這意味著基體中發(fā)生了化學(xué)變化,即生成了 K-A-S-H 凝膠,這一結(jié)果與XRD的分析結(jié)果相對應(yīng),即表面活性劑的加入不會阻止水化反應(yīng)的進(jìn)行。

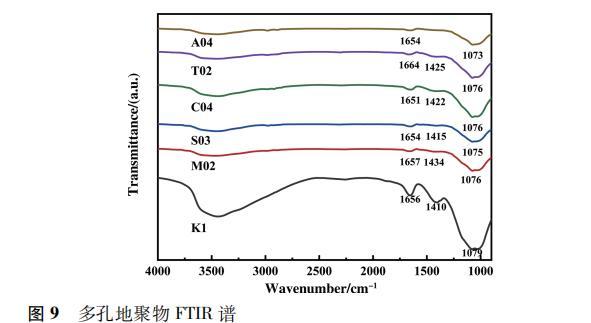

Fig.9 多孔地聚物的FTIR譜圖
2.4 比強(qiáng)度和密度分析
為了探究添加不同類型和濃度的表面活性劑對材料力學(xué)性能的影響,進(jìn)行了抗壓強(qiáng)度測試、密度測試及比強(qiáng)度(抗壓強(qiáng)度與密度的比值)計(jì)算,結(jié)果如圖10所示。未添加表面活性劑的 K1 樣品比強(qiáng)度最高(21.34 MPa·cm3/g)。添加后比強(qiáng)度顯著下降,其中 Meap-k, CTAB 和 APG 的比強(qiáng)度均超過1.03 MPa·cm3/g,而 Tween-80 和 SDS 的比強(qiáng)度則低于0.60 MPa·cm3/g。M1試樣的比強(qiáng)度為2.01 MPa·cm3/g,隨著 Meap-k 摻量的增加,比強(qiáng)度呈現(xiàn)先降低后穩(wěn)定的趨勢。S3試樣的比強(qiáng)度為0.56 MPa·cm3/g,添加 SDS 的試樣表現(xiàn)出先減小后增大的變化規(guī)律。
在添加 CTAB 的試樣中,C1, C2 和 C4 試樣的比強(qiáng)度相近,均在1.10 MPa·cm3/g左右。T2試樣的比強(qiáng)度為0.61 MPa·cm3/g,在五組樣品中相對較高。A1 和 A4 試樣的比強(qiáng)度分別為1.63 和 1.52 MPa·cm3/g,表現(xiàn)出較好的力學(xué)性能。表面活性劑類型對比強(qiáng)度影響顯著,原因在于:摻 Meap-k 時(shí),雖孔隙率高,但多孔結(jié)構(gòu)緊實(shí),比強(qiáng)度較高;CTAB 生成較多閉孔,APG 生成小孔徑分布孔隙,均有助于增加抗壓強(qiáng)度;而摻 SDS 時(shí),地聚物結(jié)構(gòu)較疏松;Tween-80 生成較大孔徑通孔,導(dǎo)致抗壓強(qiáng)度下降。
密度測試結(jié)果顯示,K1密度最大,為1.67 g/cm3。Meap-k 和 CTAB 的密度均先減后增,分別在 M2 和 S3 試樣達(dá)最低點(diǎn)(0.52 g/cm3)。CTAB 的密度隨摻量增加而持續(xù)下降。T2 試樣的密度在添加 Tween-80 的試樣中最低,為0.73 g/cm3。APG 的密度則呈現(xiàn)先增后減的變化趨勢。
綜合孔隙率、比強(qiáng)度和密度測試結(jié)果,確定幾種表面活性劑最佳添加量:Meap-k 0.04%, SDS 3%, CTAB 2%, Tween-80 1%, APG 0.7%,以獲得最佳多孔地聚物性能。本研究揭示了表面活性劑種類對多孔地聚物制備的顯著影響,表明通過調(diào)整表面活性劑類型和用量,可定制材料性能以滿足應(yīng)用需求。深入理解其作用機(jī)制,對探索不同類型表面活性劑的協(xié)同效應(yīng)至關(guān)重要,為地聚物性能優(yōu)化提供了理論基礎(chǔ)。

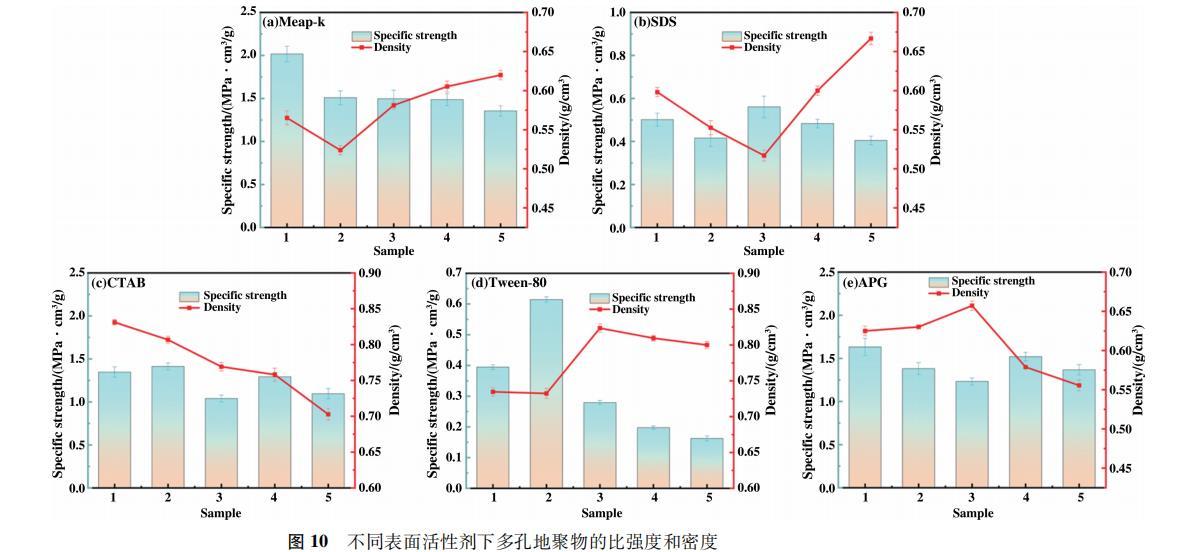

Fig.10 不同表面活性劑下多孔地聚物的比強(qiáng)度與密度
3 結(jié)論
本工作系統(tǒng)探討了五種表面活性劑(Meap-k, APG, Tween-80, SDS, CTAB)對粉煤灰基多孔地聚物孔結(jié)構(gòu)與力學(xué)性能的調(diào)控機(jī)制。實(shí)驗(yàn)結(jié)果表明,所有表面活性劑的引入均能顯著降低堿性溶液的表面張力,并通過延緩漿料發(fā)泡進(jìn)程、增強(qiáng)泡沫穩(wěn)定性優(yōu)化了發(fā)泡工藝。具體而言,表面活性劑延長了氣泡形成與穩(wěn)定時(shí)間,從而為形成均勻孔結(jié)構(gòu)提供了動力學(xué)條件。XRD 和 FTIR 分析顯示,表面活性劑的加入并未改變地聚物的物相組成和化學(xué)組成。進(jìn)一步分析孔結(jié)構(gòu)特征發(fā)現(xiàn),不同表面活性劑對孔形態(tài)與孔徑分布具有特異性調(diào)控作用,SEM 及孔徑分布測試顯示,表面活性劑類型與添加量是決定孔結(jié)構(gòu)的關(guān)鍵因素。
通過綜合評估比強(qiáng)度、密度與孔結(jié)構(gòu)參數(shù),五種表面活性劑的性能排序?yàn)?Meap-k > APG > Tween-80 > SDS > CTAB。其中,Meap-k 在0.04%低添加量下即展現(xiàn)出最優(yōu)異的調(diào)控效果,而 SDS, CTAB, Tween-80 和 APG 的最佳添加量分別為3%、2%、1%和0.7%。該研究為定向設(shè)計(jì)高性能多孔地聚物提供了理論依據(jù)與工藝優(yōu)化方案。
