合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于孔溶液表面張力和黏度測試揭示增稠劑對流變參數(shù)和氣泡結(jié)構的影響機制(一)
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響(上)
> 基于連續(xù)表面張力模型微觀層面研究凝結(jié)顆粒動力學變化規(guī)律及能量耗散的影響(二)
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響(一)
> 氨基改性硅油柔軟劑的表面張力、透水率、分層測試(二)
> 微膠囊聚合物溶液對延展型表面活性劑界面張力的影響(一)
> 懸滴法表面張力實驗系統(tǒng)為鄰二甲苯、間二甲苯等提供熱物性數(shù)據(jù)
> 定性分析聚合物界面張力與系統(tǒng)黏度比之間的關系——數(shù)值仿真結(jié)果、結(jié)論
> 表面張力的意義,醇類在不同溫度下的表面張力測定數(shù)據(jù)
> PG脫酰胺添加量對玉米醇溶蛋白氣-水動態(tài)表面張力的影響
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測(四)
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測(三)
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測(二)
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預測(一)
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律(四)
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律(三)
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律(二)
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律(一)
> 一種改進的CSF模型:用于SPH流體仿真的光滑表面張力模擬(二)
> 一種改進的CSF模型:用于SPH流體仿真的光滑表面張力模擬(一)
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來源:材料科學與工程 瀏覽 1572 次 發(fā)布時間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導電性和優(yōu)異的(電)化學穩(wěn)定性而具有很好的應用前景。然而,石榴石電解質(zhì)的一個主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導致極大的界面阻抗和嚴重的鋰枝晶生長。
來自南京工業(yè)大學等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點對點接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對面接觸,而且可以使Li剝離/沉積過程中的電場分布趨于均勻,從而顯著降低其界面阻抗(25°C時為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對的全固態(tài)全電池在2C時提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556
綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實驗。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當加熱1wt%Si3N4和Li金屬的混合物時,Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴散到石榴石顆粒上,實現(xiàn)了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學接觸。用1wt%Si3N4降低表面張力起主導作用。
如預期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點對點接觸轉(zhuǎn)變?yōu)橛H密的面對面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計算表明,熔體Li中的Li3N和LiSi2N3同時降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

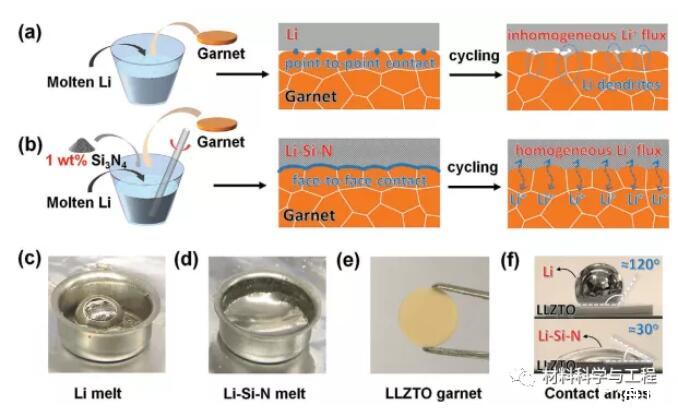

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。

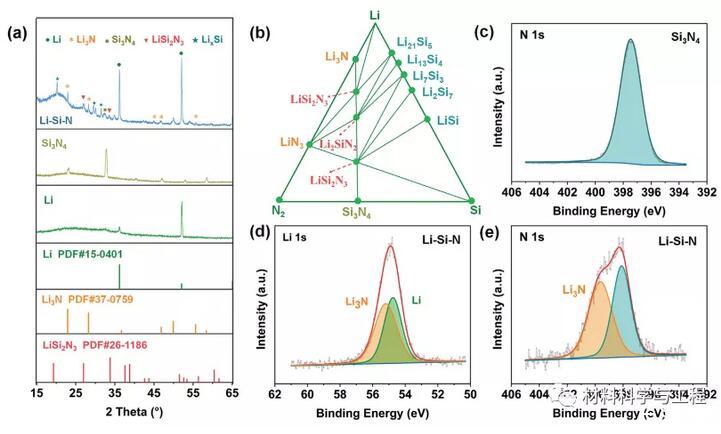

圖2.Li-Si-N復合材料的特性分析。

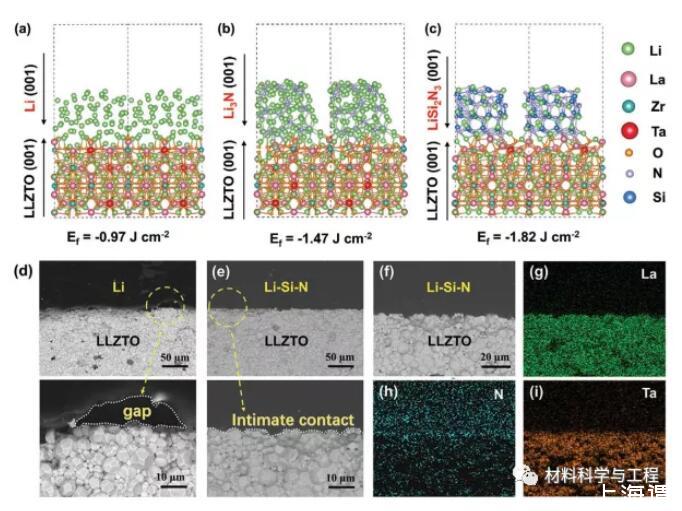

圖3.界面形成能的密度泛函計算

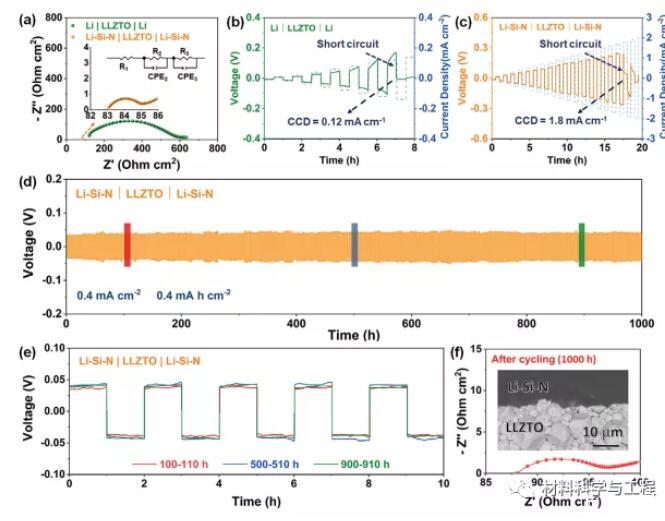

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

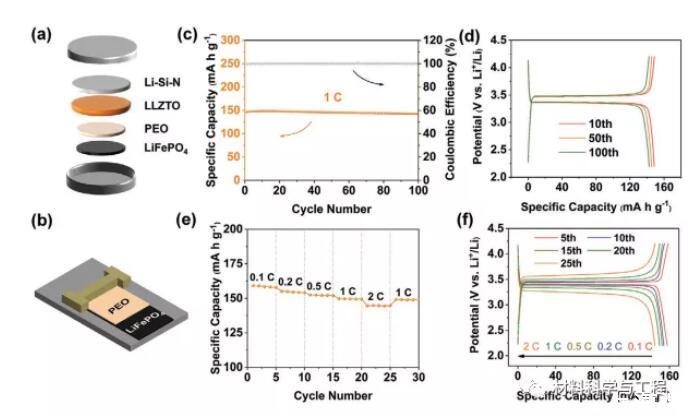

圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
